Блок расширения ZONT ZE-44: Компактный и Надежный

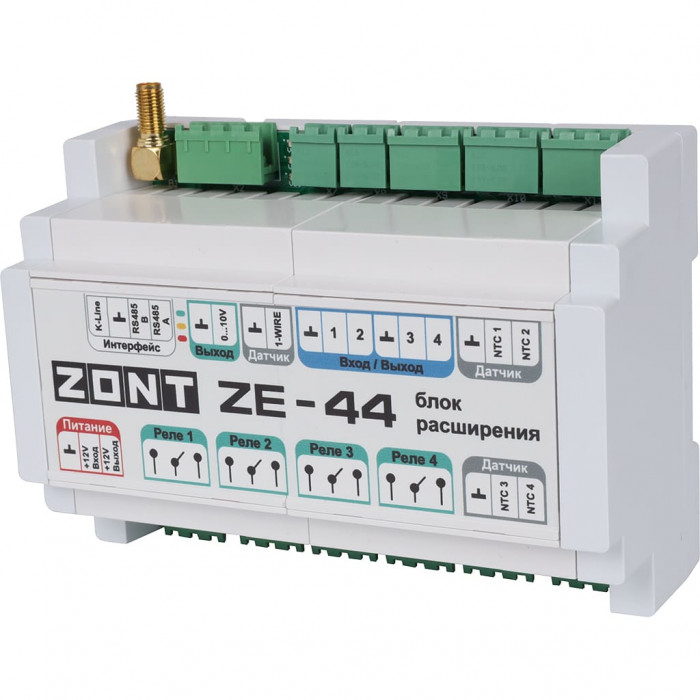

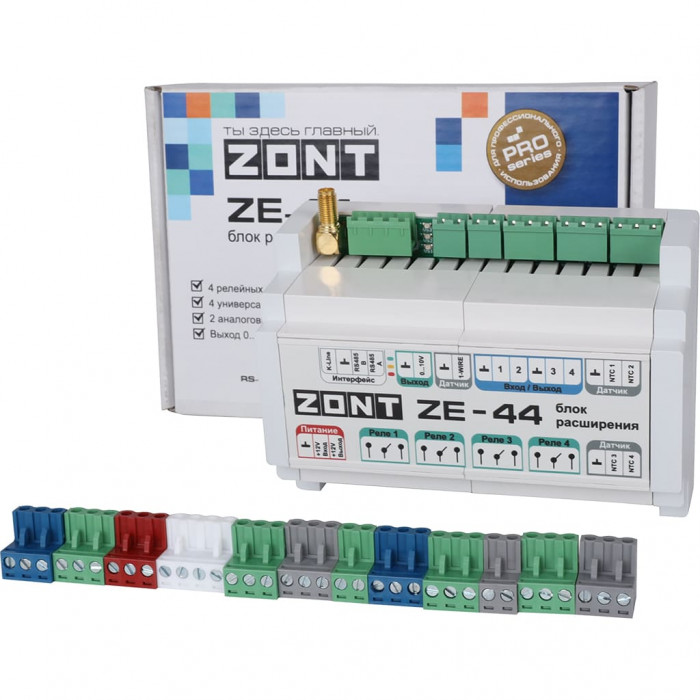

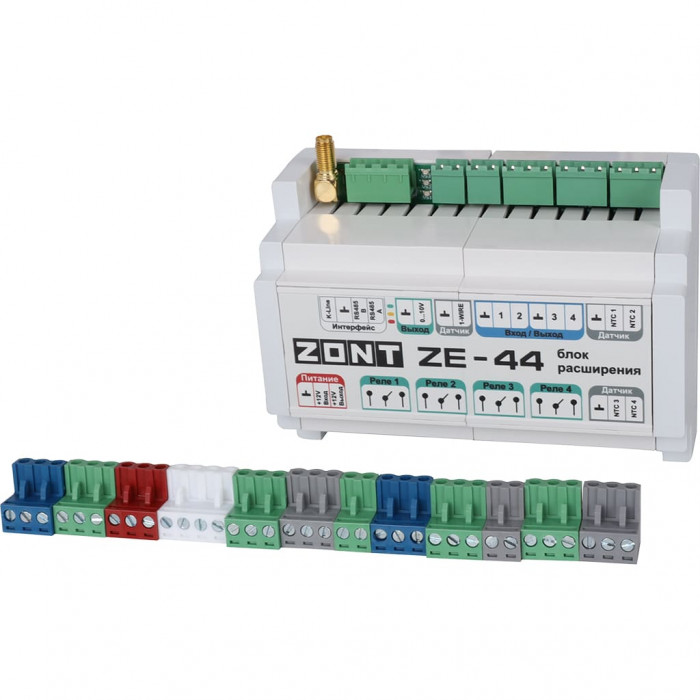

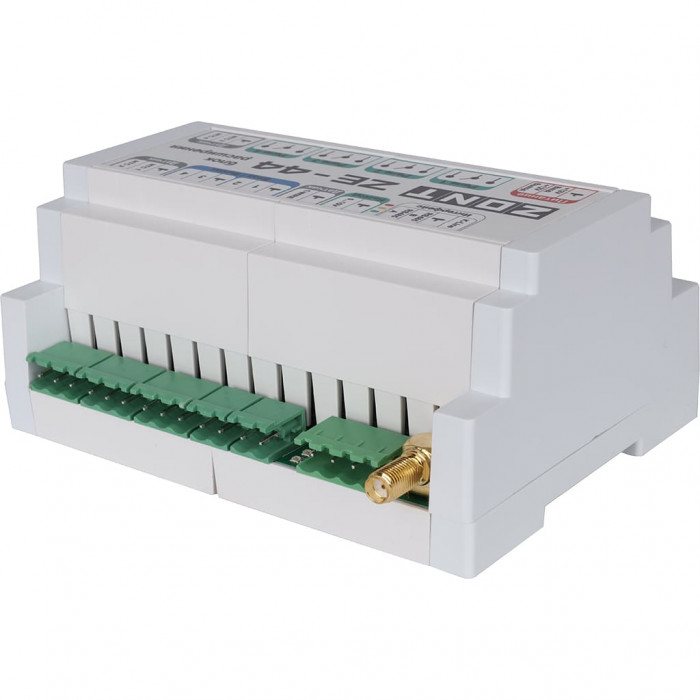

Блок расширения ZONT ZE-44 – это удобное дополнение для универсальных контроллеров ZONT. Он позволяет увеличить количество входов и выходов, обеспечивая более гибкое управление и контроль в разных системах автоматизации. Этот блок создан в России и имеет пластиковый корпус, что обеспечивает его легкость и прочность. Габариты устройства составляют 125 мм в высоту, 90 мм в длину и 57 мм в ширину.

Основной задачей блока является расширение функционала контроллеров ZONT, таких как H1000+ PRO и H2000+ PRO. Он поддерживает подключение различных датчиков и устройств через интерфейсы RS-485 и K-Line. Эти интерфейсы обеспечивают обмен данными с контроллерами, управляя и контролируя состояния охранных и информационных датчиков.

Блок ZE-44 также поддерживает подключение как проводных цифровых датчиков температуры типа DS18S20 и DS18B20, так и аналоговых датчиков, что дает возможность более точного контроля температуры. Однако важно помнить, что использование неоригинальных датчиков может привести к некорректной работе системы.

Управление и Аналоговая Совместимость

ZE-44 предлагает четыре универсальных входа/выхода, которые могут выполнять роли как аналоговых входов, так и выходов типа "открытый коллектор". Благодаря такой конфигурации, их можно использовать для контроля и управления различными механизмами и приборами. Входное напряжение поддерживается в диапазоне от 0 до 30 В, а дискретность измерения составляет 12 бит. Для каждого выхода предусмотрен максимум 100 мА тока, и общее потребление выходов не должно превышать 350 мА, чтобы предотвратить перегрузки.

Один аналоговый выход 0-10 В позволяет подключать устройства с пропорциональным управлением. Это обеспечивает точное управление исполнительными устройствами, что может быть особенно важно в системах отопления или вентиляции.

Четыре релейных выхода блока могут работать с постоянным напряжением до 30 В и переменным до 240 В, что позволяет управлять различными мощными устройствами. Максимальный ток коммутации составляет 7 А для постоянного и 3 А для переменного тока, что расширяет диапазон подключаемых нагрузок.

Совместимость и Способы Подключения

Этот блок легко крепится на DIN-рейку, что облегчает его установку в распределительных шкафах и других узлах автоматизации. Подключение возможно на удалении до 100 м через интерфейс RS-485 и до 15 м через K-Line, что дает возможность расположения блока даже в удаленных точках объекта.

Интерфейс 1-Wire позволяет подключать цифровые датчики температуры, что может быть удобно для зданий с многоконтурной системой отопления. Кроме того, блок поддерживает специальные входы для датчиков NTC-10, что обеспечивает их прямое подключение и надежную работу в условиях помех.

Среди поддерживаемых устройств, совместимых с блоком, можно выделить ZONT H1000+ PRO, H1500+ PRO и их вторые версии (V2), что делает блок ZONT ZE-44 универсальным решением для модернизации и расширения функционала уже существующих систем автоматизации.
