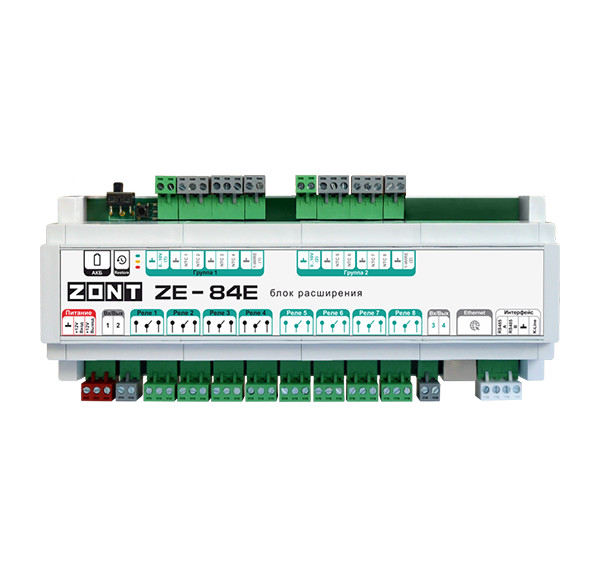

Блок расширения ZE-84E для контроллеров

Что такое Блок расширения от ZONT

Блок расширения ZE от бренда ZONT представляет собой устройство, предназначенное для увеличения функциональных возможностей унифицированных систем автоматизации и охраны. Данный блок позволяет значительно расширить число входов и выходов для взаимодействия с различными устройствами и механизмами.

Он принадлежит к серии ZONT Блоки расширения ZE и производится в России. Корпус блока выполнен из пластика, что делает его легким и прочным. Габаритные размеры устройства составляют 235 мм в высоту, 90 мм в длину и 60 мм в ширину, что позволяет устанавливать его на стандартную DIN-рейку.

Устройство обеспечивает стабильную работу в диапазоне температур от минус 25 до плюс 50 градусов Цельсия, что делает его подходящим для использования в различных климатических условиях.

Функциональные возможности и совместимость

Блок расширения ZE может использоваться совместно с контроллерами ZONT моделей H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO и H2000+ PRO.V2. Это делает блок универсальным решением для модернизации и расширения функциональных возможностей существующих систем управления.

Основное назначение блока - управление дополнительными релейными и универсальными выходами, а также контроль за состоянием охранных и информационных датчиков различного назначения. Устройство поддерживает подключение проводных и беспроводных датчиков температуры, таких как NTC, цифровые DS18S20 и DS18B20, что позволяет подключать до 10 датчиков в один шлейф.

• Подключение через Ethernet и/или Wi-Fi
• Контроль за температурными датчиками NTC
• 8 релейных выходов с возможностью коммутации напряжения до 240В
• 4 универсальных входа/выхода, которые могут быть использованы как аналоговые
• Доступ ко всем интерфейсам управления - RS-485, K-Line, 1-Wire

Управление и обмен данными

Для управления блоком и обмена данными используется интерфейс RS-485, который позволяет подключить к устройству различные цифровые устройства бренда ZONT, такие как радиомодуль на частоте 868 МГц и выносная панель управления. Максимальная длина соединительного кабеля составляет 200 метров.

Также предусмотрена возможность подключения через интерфейс K-Line, который используется для обмена данными с адаптерами цифровой шины и дополнительными внешними устройствами, но ограничен для передачи данных на расстояние до 10-15 метров.

Для подключения цифровых датчиков температуры используется интерфейс 1-Wire, который поддерживает подключение до 10 цифровых датчиков в один проводной шлейф. К блоку могут подключаться как оригинальные, так и радиодатчики ZONT через радиомодуль на частоте 868 МГц, что позволяет значительно увеличить число устройств в системе до 40 штук.

Блок питается от источника постоянного тока напряжением 9-18 В, однако он не входит в комплект поставки. Встроенный аккумулятор LIR 14500 с емкостью 800 мА*ч выполняет резервное питание устройства.
