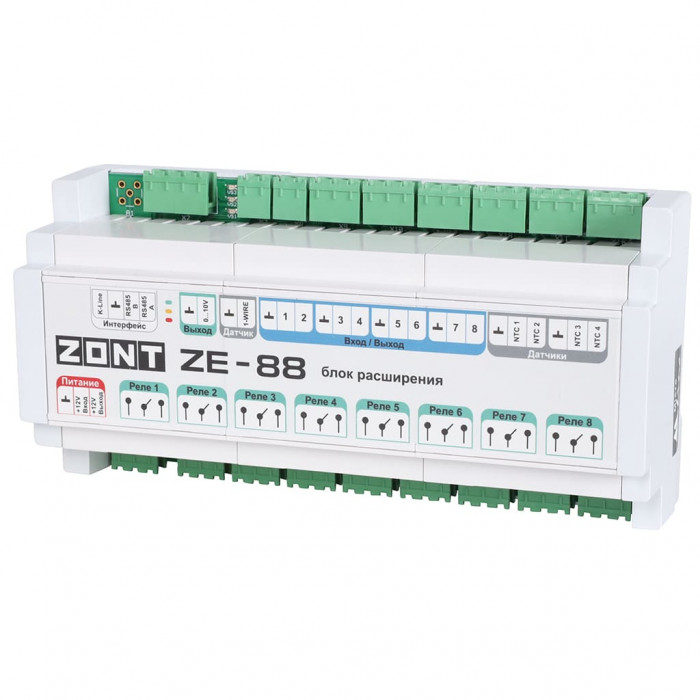

Блок расширения ZE-88 для контроллеров

Оборудование для расширения функционала контроллеров ZONT

Бренд ZONT предлагает уникальную серию блоков расширения ZE, которые позволяют значительно увеличить количество входов и выходов универсальных контроллеров. Эти блоки помогают эффективно управлять сложными системами автоматизации, делают их гибче и функциональнее.

Блок расширения ZE-88 – это отличный инструмент для применения в многоконтурных системах, как, например, в отоплении зданий. Главной задачей этого блока является увеличение аппаратных возможностей контроллеров ZONT, таких как ZONT H1000+ PRO и другие. Производство данных блоков осуществляется в России, что подчеркивает репутацию бренда как надёжного поставщика качественного оборудования.

Основные характеристики и возможности блока

Размеры блока составляют 180 мм в высоту, 90 мм в длину и 60 мм в ширину. Эти компактные размеры позволяют легко устанавливать его в различных местах без значительных усилий. Материал корпуса выполнен из пластика, что делает его легким и удобным в эксплуатации.

Интерфейсы управления, доступные в блоке ZE-88, включают RS-485, K-Line и 1-Wire, что позволяет подключать к нему различные датчики, такие как цифровые датчики температуры DS18S20 и DS18B20. Обратите внимание, что неоригинальные датчики могут не функционировать с этим оборудованием.

• Диапазон рабочих температур блока: от -25 до +50 градусов Цельсия.
• Электропитание осуществляется от источника постоянного тока с напряжением 9-18 В.
• Блок расширения не требует отдельного программирования – все необходимые настройки выполняются автоматически при подключении к контроллеру.

Функциональные возможности и подключение блока

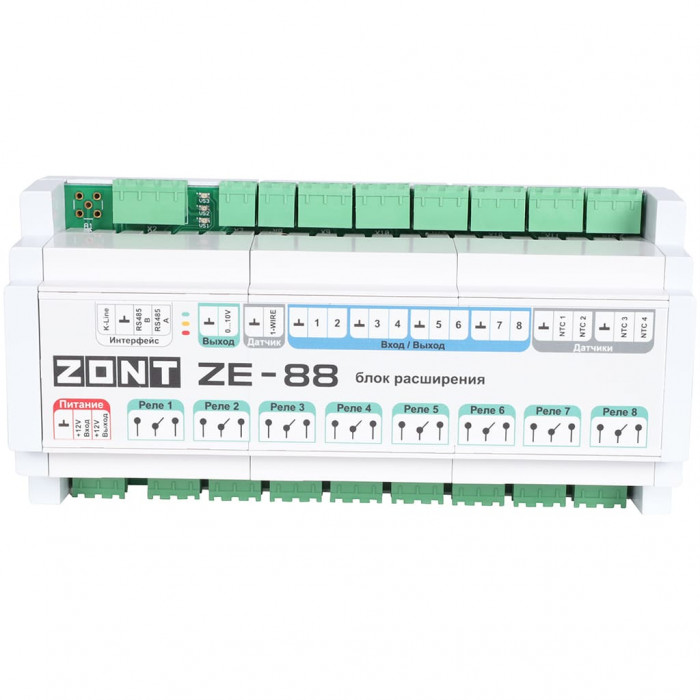

Блок ZE-88 оснащен различными входами и выходами, которые значительно расширяют возможности управления системой. Среди них восьмерка релейных выходов, способных работать как с постоянным током (при максимальном напряжении 30 В и токе 7 А), так и переменным (при напряжении 240 В и токе 3 А). Также блок предлагает восемь универсальных входов/выходов, которые могут функционировать как аналоговые входы, так и как выходы типа «открытый коллектор».

Специально для работы с помехозащищенными датчиками NTC-10 предоставлено четыре дополнительных входа. Для точного управления исполнительными устройствами блок имеет два аналоговых выхода 0-10 В. Для установки блока предусмотрено крепление на DIN-рейку.

Соединение с контроллером также можно осуществить через радиоинтерфейсы на частоте 868МГц, что позволяет использовать радиодатчики и другие устройства ZONT.

• Блок ZE-88 является совместимым с моделями ZONT H1000+ PRO, ZONT H1000+ PRO.V2, ZONT H1500+ PRO, ZONT H2000+ PRO и ZONT H2000+ PRO.V2.
• Он поддерживает подключение дополнительных цифровых устройств, обеспечивая тем самым больше возможностей для контроля и управления вашими системами.
