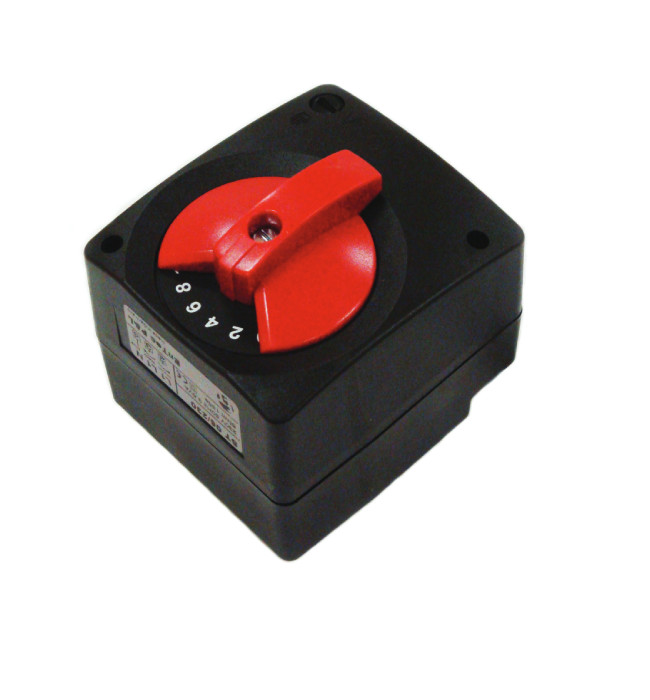

Электропривод Huch EnTEC (Хух ЭнТЕК) ST10/230 EnTEC (10 Н*м) (арт.80-00029)

Основные характеристики сервопривода Huch EnTEC

Электрический трехпозиционный сервопривод Huch EnTEC ST10/230 EnTEC предназначен для управления трех- и четырехходовыми смесителями в системах автоматизации котельных. Эта модель разработана немецким производителем Huch EnTEC, что гарантирует высокое качество и надежность устройства.

Сервопривод работает от сети с напряжением 230 В и оснащен кабелем длиной 2 метра. Основное предназначение устройства — управление смесителями с помощью трехточечного управления. Устройство обеспечивает движение смесителя на 90 градусов за 135 секунд и имеет встроенные концевые выключатели, что позволяет контролировать конечное положение.

Функциональные особенности и монтаж

Сервопривод помогает добиться точного управления смесителями благодаря крутящему моменту в 10 ньютон-метров. Монтируется он непосредственно на смеситель, что облегчает процесс установки. Устройство оснащено реверсивным синхронным мотором, который обеспечивает стабильность и надежность в работе при частоте 50 Гц.

На корпусе устройства имеется переключатель для выбора режима работы: ручной либо автоматический. Это позволяет оперативно переключаться между режимами в зависимости от текущих потребностей системы. Также на корпусе размещена наглядная шкала, показывающая степень открытия или закрытия смесителя.

Проводка и управление

Для подключения сервопривода используются три основных провода. Коричневый провод отвечает за поворот против часовой стрелки, синий провод является "нулевым", а черный провод используется для поворота по часовой стрелке. Эти обозначения позволяют легко подключить устройство и настроить его работу в соответствии с нуждами системы.

При отключении управляющего сигнала, подаваемого на черный или коричневый провод, привод сохраняет свое текущее положение и не возвращается в исходное. Это важное свойство позволяет избегать неожиданных изменений в работе системы при кратковременных сбоях в электропитании.

В заключение можно сказать, что электрический трехпозиционный сервопривод Huch EnTEC ST10/230 EnTEC представляет собой эффективное и надежное решение для управления смесителями в системах автоматизации котельных. Простота установки, точное управление и возможность выбора режимов делают его незаменимым элементом подобных систем.
