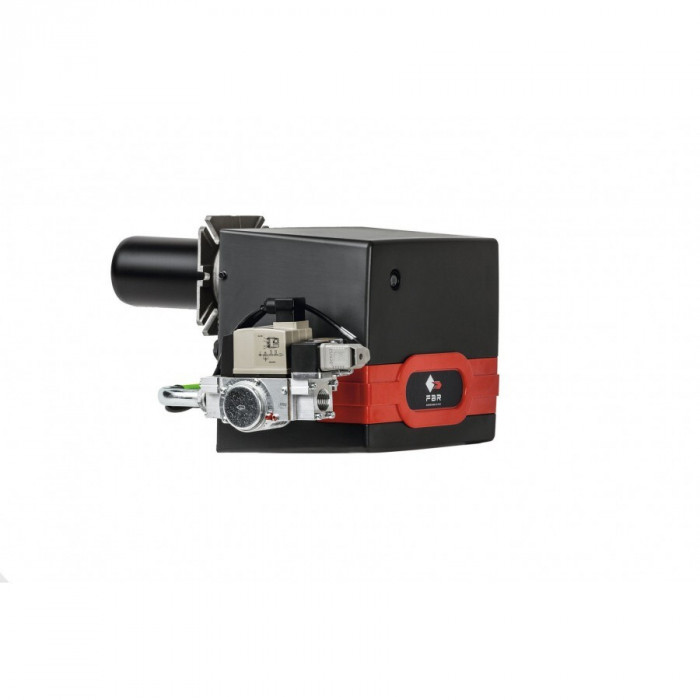

Газовая горелка FBR GAS X4/2 CE TL + R. CE D1"-S, мощность 64/116-232 кВт, двухступенчатая

Газовая горелка FBR: особенности и конструкция

Газовая горелка FBR - это многофункциональное устройство, обладающее мощностью от 64 до 232 кВт. Она работает в двухступенчатом режиме, что позволяет экономично расходовать топливо. Горелка может быть установлена на различные котлы, работающие как на газе, так и на дизельном топливе. При необходимости есть возможность переналадки на сжиженный газ, если заказать специальный смесительный комплект.

Горелки FBR отлично подходят для использования в бытовых водогрейных котлах и теплогенераторах горячего воздуха благодаря своей универсальности и высокой эффективности. Длина головы сгорания, или пламенной головы, варьируется в зависимости от модели и составляет 160 или 280 мм. В конструкции учтены все меры для безопасной и экономичной работы:

• Горелка поставляется уже собранной и протестированной на заводе FBR.
• Газовая рампа и комплектующие монтируются после установки; все электроподключения уже выполнены.
• Встроенный асинхронный электродвигатель обеспечивает энергосбережение.
• Система включает электрод наличия пламени и прессостат для контроля вентиляции.
• Комплектация дополнена крепежным фланцем и семиштырьковым разъёмом для удобного соединения с котлом.
• Дутьевой вентилятор высокого давления обеспечивает стабильность пламени.
• Модуляционный механизм поддерживает стабильность соотношения газ/воздух.
• Все компоненты легко доступны для настройки и обслуживания.
• Продукция сертифицирована и соответствует техрегламенту по безопасности и выбросам.

Как работает горелка FBR

Процесс работы газовой горелки FBR включает в себя несколько этапов, которые контролируются надежной автоматикой. Система управления координирует последовательное выполнение всех операций, обеспечивая безопасное зажигание и устойчивую работу:

• Разжигание начинается с команды на панель управления, после чего автоматика выбирает запуск одной или обеих ступеней горелки.
• Менеджер горелки включает вентилятор для продувки сопла и удаления остатков топливной смеси.
• После проверки прессостатом работы вентилятора начинается подача электрической искры для поджига.
• Газ смешивается с воздухом и поджигается в камере сгорания, создавая пламя.
• Если три попытки запуска не увенчаются успехом, горелка блокируется, и требуется вмешательство специалиста для диагностики.
• Постоянный контроль наличия пламени осуществляется электрическим электродом. При потере пламени подача газа немедленно прекращается для предотвращения опасности.

Инструкции по выбору, установке и обслуживанию

Выбор, монтаж и обслуживание горелки FBR должны осуществляться с учетом нескольких важных аспектов:

• Горелка идет с универсальным фланцем для совместимости с большинством котлов. Однако необходимо учитывать размер и форму факела, чтобы избежать перегрева котла.
• Подбор горелки учитывает аэродинамическое сопротивление топки и дымового тракта котла.
• Эффективность системы зависит от оптимальной пары "котел-горелка".
• Необходимо обеспечить достаточное пространство вокруг горелки для ее обслуживания.
• Приточная вентиляция должна быть достаточной, с учетом расчетов более 10 м3 воздуха на 1 м3 газа.
• Пыль и грязь в помещении могут сократить срок службы устройства; стройка и ремонт вблизи горелки не рекомендуется.

Газовая горелка требует регулярного обслуживания до двух раз в год для проверки соединений, очистки от пыли и уверенной работы электродов поджига. Это обязательные шаги для поддержания устройства в рабочем состоянии и обеспечения его надежности.
