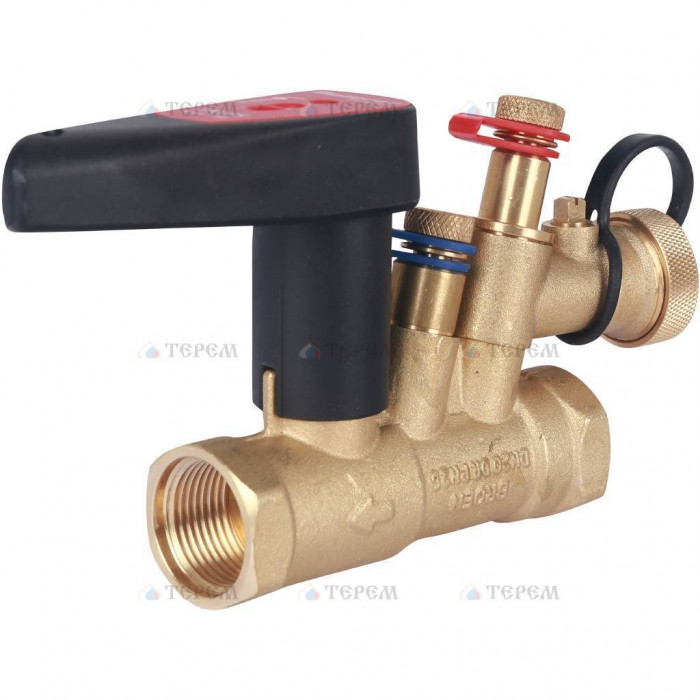

Клапан балансировочный БРОЕН Venturi FODRV DN 020 PN 25 ручной стандартной пропускной способности с дренажем

Описание Статического Балансировочного Клапана БРОЕН FODRV

Статический (ручной) балансировочный клапан БРОЕН FODRV предназначен для выполнения нескольких функций. Он может измерять расход, регулировать поток и перекрывать его. Это помогает снизить капиталовложения при строительстве и экономит место для установки арматуры.

Клапан используется в системах отопления, тепло- и холодоснабжения. В качестве теплоносителя используется вода или водный раствор этиленгликоля или пропиленгликоля с концентрацией не более 50%.

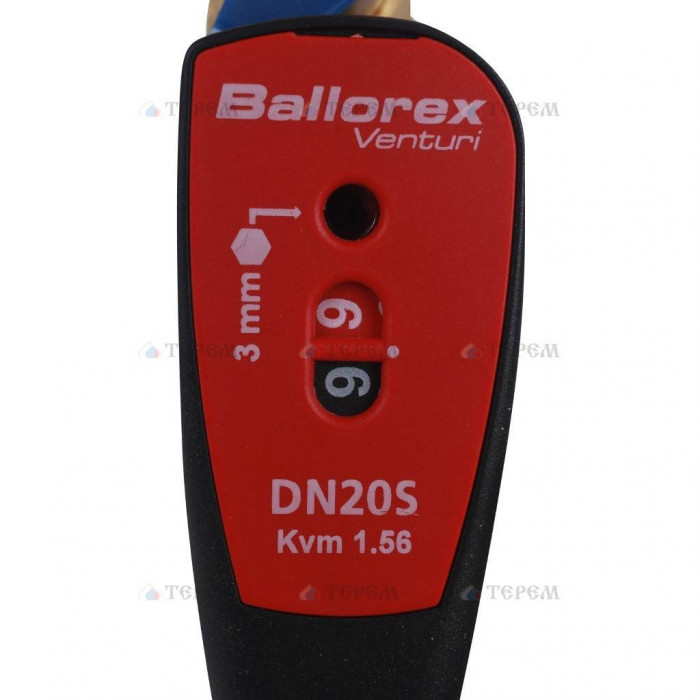

Процесс дросселирования потока происходит за счёт изменения площади проходного сечения в отсечном шаре. Эта площадь регулируется положением штока клапана. Положение штока изменяется с помощью вращения шестигранного ключа. Ограничение расхода выполняется по расчётным значениям, которые считываются со штатного расходомера, подключённого к измерительным портам клапана.

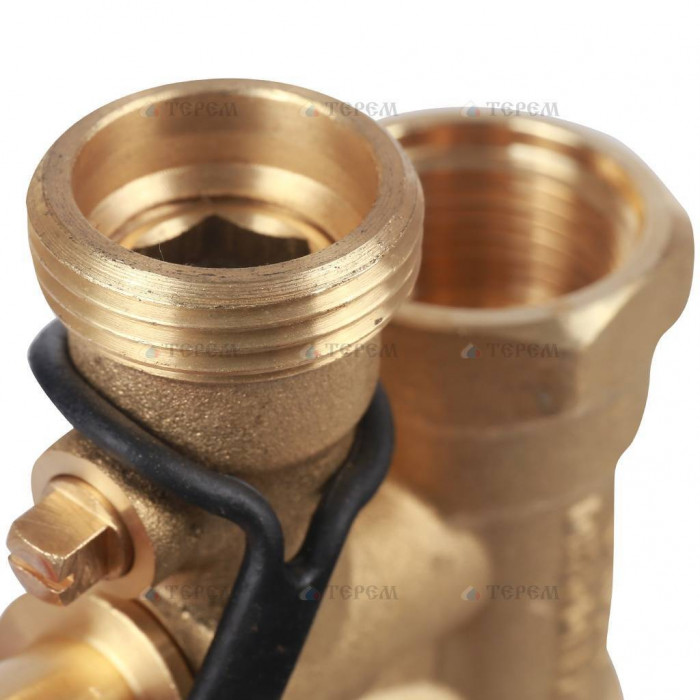

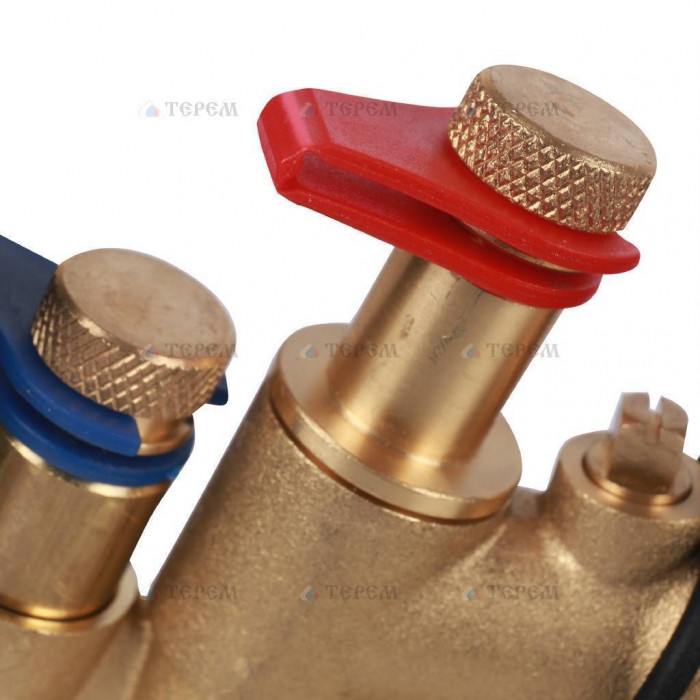

Запорное устройство клапана обеспечивает класс герметичности «А». Некоторые модели с дренажным краном могут быть дополнительно оснащены импульсной трубкой для подключения регулятора перепада давления БРОЕН DP. Все клапаны VENTURI FODRV оснащены штуцерами для измерения перепада давления и расхода.

Применение и Особенности Клапана

Основные области применения статического балансировочного клапана БРОЕН FODRV:

• системы теплоснабжения вентиляционных приточных установок;
• системы тепло- и холодоснабжения фанкойлов;
• одно- и двухтрубные системы отопления;
• тепловые пункты и котельные.

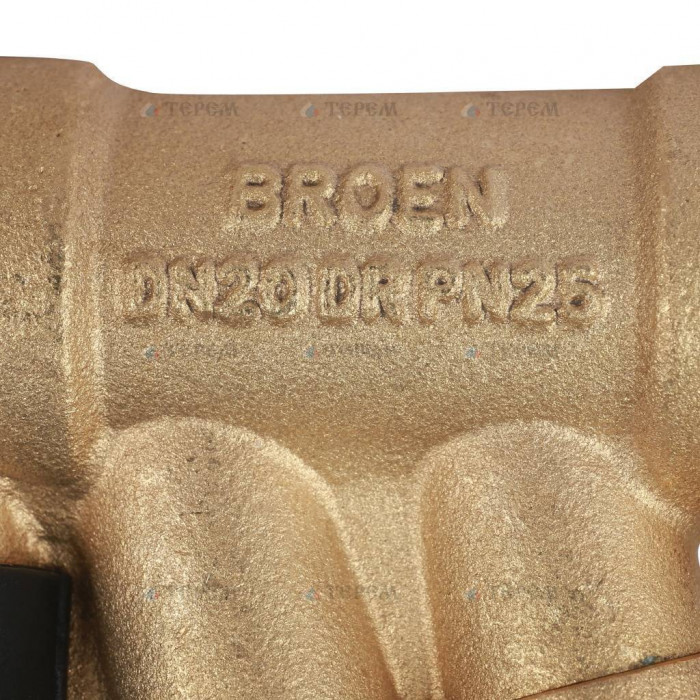

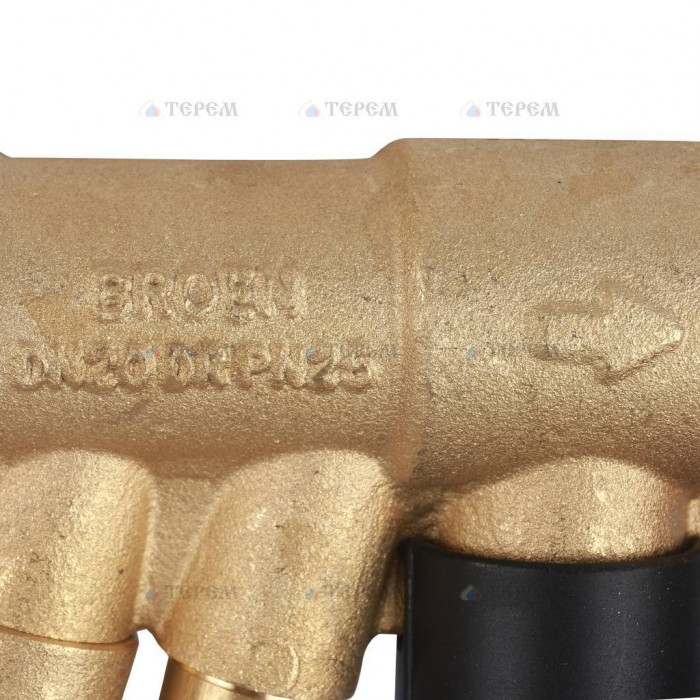

Клапан выполнен из латуни и имеет резьбовое соединение диаметром 3/4 дюйма. Изделие рассчитано на номинальное давление PN 25 бар. Клапан можно использовать в промышленных условиях. Продукт имеет код производителя 4455000S-001003.
