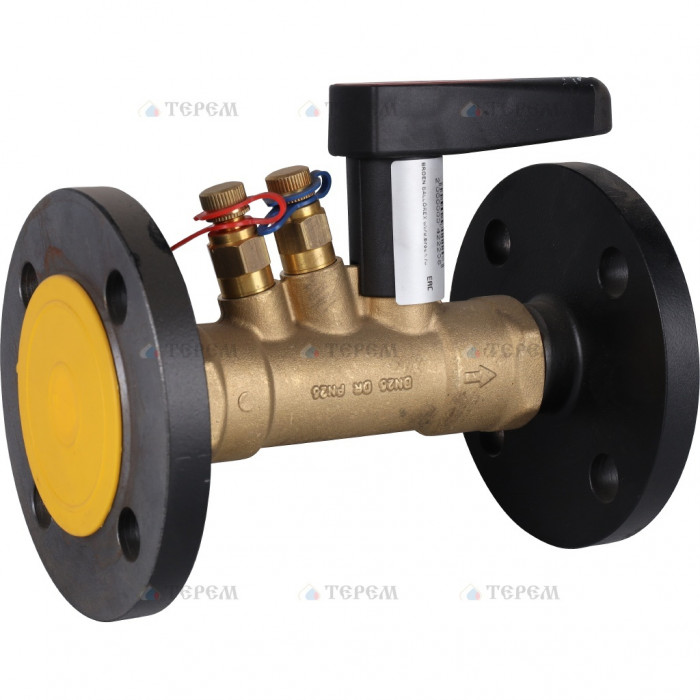

Клапан балансировочный БРОЕН Venturi FODRV DN 025 PN 16 ручной повышенной пропускной способности фланцевый

Общая информация о клапане БРОЕН FODRV

Статический (ручной) балансировочный клапан БРОЕН FODRV позволяет измерять расход, регулировать поток и полностью перекрывать его. Применение такого устройства снижает капитальные затраты на строительство и экономит место для установки арматуры. Клапан используется в системах отопления, тепло- и холодоснабжения, где его рабочая среда может состоять из воды или водного раствора этиленгликоля или пропиленгликоля с концентрацией до 50%.

Главной функцией клапана является дросселирование потока, которое осуществляется за счет изменения площади проходного сечения в отсечном шаре. Положение регулировочного штока клапана управляется вращением шестигранного ключа. Для ограничения расхода до расчетного значения используется штатный расходомер, который подключается к измерительным портам клапана.

Запорное устройство клапана обеспечивает класс герметичности "А". В моделях с дренажным краном возможна установка импульсной трубки от регулятора перепада давления БРОЕН DP. Все типы исполнения клапанов VENTURI FODRV оснащены штуцерами для измерения перепада давления и расхода.

Технические характеристики и управление

Клапан имеет ручное управление и изготовлен из латуни. Он относится к балансировочному типу арматуры, с фланцевым соединением и предназначен для промышленного оборудования с номинальным давлением PN до 16 бар. Модель имеет код производителя 4550500H-001005.

Основное дросселирование производится регулировочным штоком, который изменяет площадь проходного сечения, тем самым регулируя поток. Шестигранным ключом осуществляется дальнейшая настройка клапана, достигая нужного значения расхода. В зависимости от модели, клапан может быть оснащен дренажным краном, что позволяет подключать его к системе перепада давления.

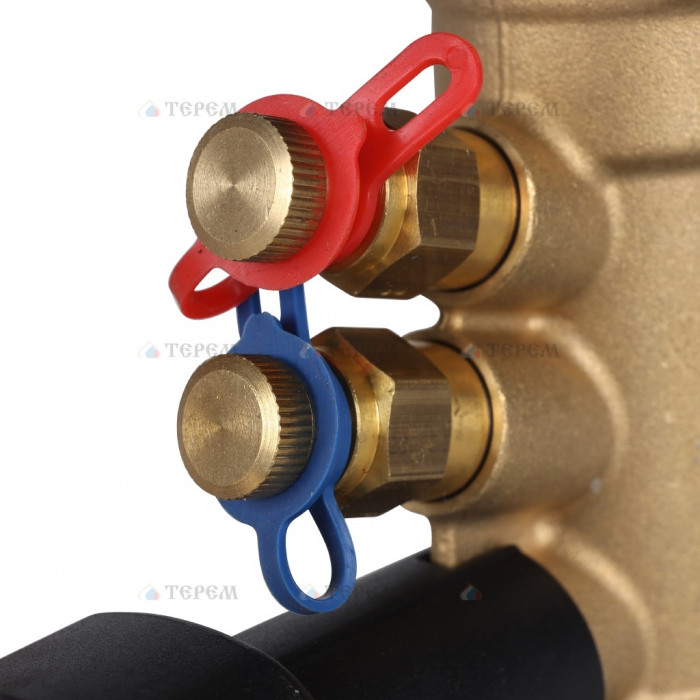

Все исполнения клапанов, такие как VENTURI FODRV, дополнительно оборудованы штуцерами, которые используются для подключения измерительных приборов. Это облегчает регулярный контроль работы системы и поддержание ее оптимальных параметров.

Основное применение статического балансировочного клапана БРОЕН FODRV

Этот клапан широко применяется в следующих системах и установках:

• Системы теплоснабжения вентиляционных приточных установок
• Системы тепло- и холодоснабжения фанкойлов
• Одно- и двухтрубные системы отопления
• Тепловые пункты и котельные

Основные сферы применения клапана охватывают различные технологические процессы, связанные с отоплением и охлаждением. В вентиляционных приточных установках он помогает обеспечивать равномерное распределение тепла, в системах фанкойлов – поддерживать необходимую температуру. В одно- и двухтрубных системах отопления и тепловых пунктах броне клапан используется для эффективного и безопасного управления потоком рабочей среды.

Таким образом, статический (ручной) балансировочный клапан БРОЕН FODRV является важным элементом в системах отопления и охлаждения, обеспечивая точное управление расходом и поддержание нужных параметров работы системы.
