Клапан балансировочный БРОЕН Venturi FODRV DN 080 PN 16 ручной фланцевый в комплекте с рукояткой

Основные характеристики статического балансировочного клапана БРОЕН FODRV

Статический (ручной) балансировочный клапан БРОЕН FODRV может выполнять такие функции, как измерение расхода, регулирование потока и перекрытие. Это решение позволяет уменьшить капитальные затраты при строительстве и экономить место под установку арматуры.

Клапан предназначен для работы в системах отопления, теплоснабжения и холодоснабжения с водой или водным раствором этиленгликоля или пропиленгликоля с концентрацией не более 50%. При помощи изменения площади проходного сечения в отсечном шаре клапан дросселирует поток, который определяется положением регулировочного штока.

Принцип работы и управление клапаном

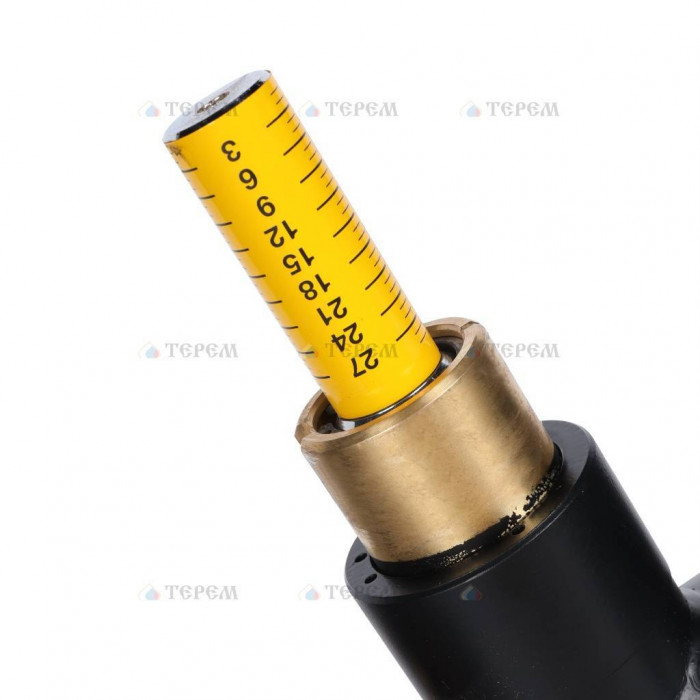

Изменение положения штока клапана осуществляется путем вращения шестигранного ключа. Ограничение расхода достигается до расчётного значения благодаря штатному расходомеру, подключённому к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности "А", что гарантирует надёжную работу клапана.

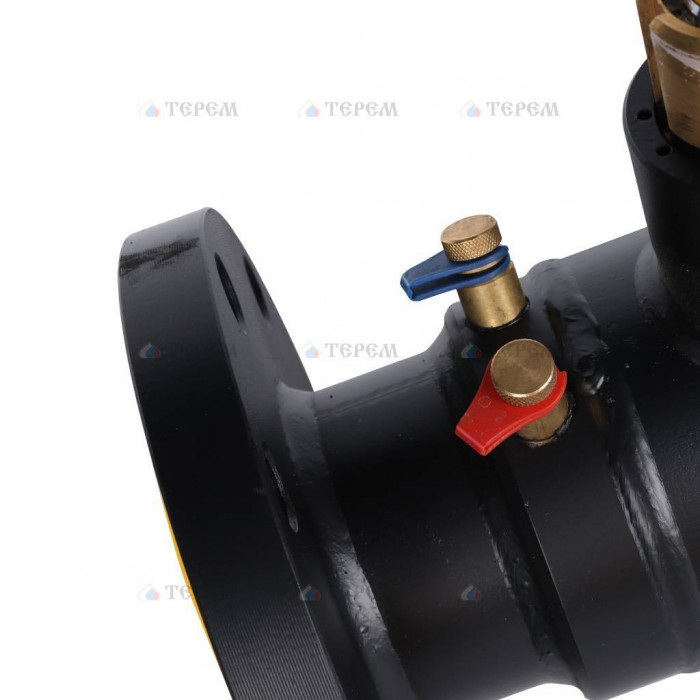

Модели с дренажным краном могут подключаться к импульсной трубке от регулятора перепада давления БРОЕН DP. Все исполнения клапанов VENTURI FODRV оснащены штуцерами для измерения перепада давления и расхода. Это упрощает контроль и настройку системы.

Применение и монтажное соединение

Основное применение статического балансировочного клапана БРОЕН FODRV:

• Системы теплоснабжения вентиляционных приточных установок.
• Системы тепло- и холодоснабжения фанкойлов.
• Одно- и двухтрубные системы отопления.
• Тепловые пункты и котельные.

Тип управления клапаном – ручной, что позволяет пользователю легко регулировать его работу. Материал изготовления клапана – чугун, который обеспечивает долговечность и надежность устройства. Тип соединения – фланцевое, что делает монтаж удобным и быстрым.

Направление использования клапана – промышленное оборудование, что указывает на высокую нагрузочную способность и надежность изделия. Номинальное давление в системе составляет PN 16 бар, что обеспечивает устойчивость к высоким рабочим давлениям. Код производителя для данной модели – 3947700-606005, что поможет легко идентифицировать клапан при заказе или обслуживании.
