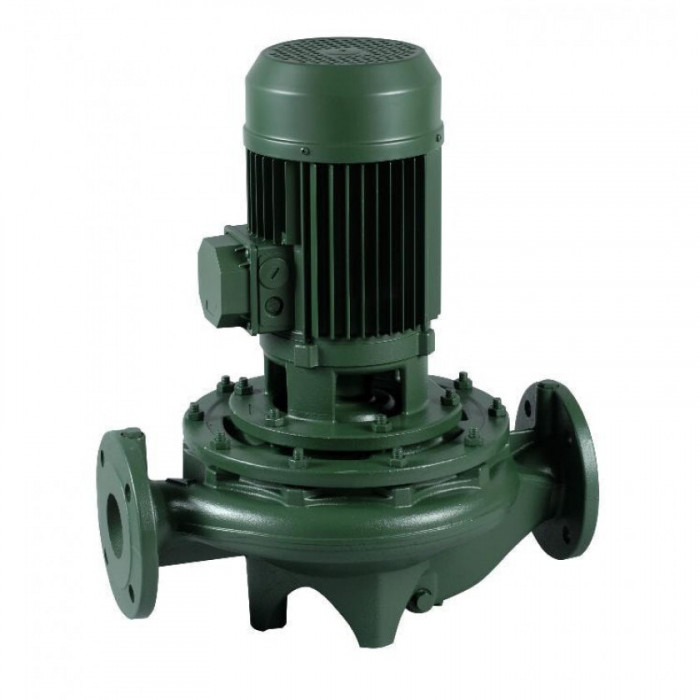

Насос CM-G 100-1020/A/BAQE/3 от бренда DAB идеально подходит для индивидуальных и коллективных систем отопления и кондиционирования. Он позволяет добиться оптимальной производительности и охватывает широкий рабочий диапазон от 30 до 120 м³/ч. Максимальный напор, который может обеспечить насос, составляет 10,2 метра. Важно отметить, что рабочее давление может достигать 16 бар, что позволяет использовать насос в различных условиях.
Этот насос специально разработан для работы с чистыми жидкостями, не содержащими твердых частиц и минеральных масел. Жидкость должна быть не вязкой и химически нейтральной, по всем показателям схожей с водой. Диапазон рабочей температуры составляет от -10°С до +140°С, что делает насос универсальным инструментом для работы в разных климатических условиях.
Как важнейшая часть конструкции, гидравлический корпус и опора двигателя изготовлены из чугуна, что обеспечивает прочность и долговечность насоса. Рабочее колесо выполнено из технополимера или чугуна, в зависимости от модели, что позволяет сохранить стабильную работу насоса даже в условиях высоких нагрузок. Ротор сделан из нержавеющей стали, что предотвращает коррозию и увеличивает срок службы устройства.
Для уплотнения используются контакты из EPDM, а торцевое уплотнение вала выполнено из графита и керамики или графита и карбида кремния. Эти материалы гарантируют надежную работу узлов, которые подвергаются высоким нагрузкам и температурным перепадам.
При установке насоса необходимо предусмотреть внешнюю защиту двигателя от перегрузок, так как номинальный ток составляет 6 А. Двигатель четырехполюсный, выполняет 1441 оборот в минуту и имеет класс защиты IP 55, что ограждает его от пыли и влаги. Для подключение насоса используется стандартное электропитание 3 x 400 В.
Монтаж выполняется с учетом мощности двигателя. Если мощность двигателя составляет до 11 кВт, вал двигателя устанавливается в горизонтальном положении. В случае превышения этой мощности вал устанавливается вертикально. Двойные модели насоса дополнительно снабжены встроенным обратным клапаном, что облегчает эксплуатацию и повышает надежность работы.
В собранном виде насос имеет размеры 550 мм в высоту, 344 мм в ширину и 666 мм в длину при весе 118 кг, а упаковка занимает пространство 689 мм на 426 мм на 834 мм. Эти параметры говорят о компактности модели, что позволяет использовать ее в помещениях с ограниченным пространством.
Ширина, мм | 344 |
Тип двигателя | 4 полюса |
Размеры упаковки, мм | 689х426х834 |
Рабочий диапазон, м3/ч | 30-120 |
Обороты, 1/мин | 1441 |
Номинальный ток, А | 6 |
Номинальная мощность P2, Вт | 3000 |
Напряжение, В | 3 |
Межосевое расстояние, мм | 550 |
Максимальный расход, м³/ч | 120 |
Максимальный напор, м | 10.2 |
Максимальное давление, бар | 16 |
Максимальная температура жидкости, С | 140 |
Максимальная мощность, Вт | 4000 |
Класс защиты двигателя, (IP) | IP 55 |
Длина, мм | 550 |
Высота, мм | 666 |
Вес, кг | 118 |
Бренд | DAB |
