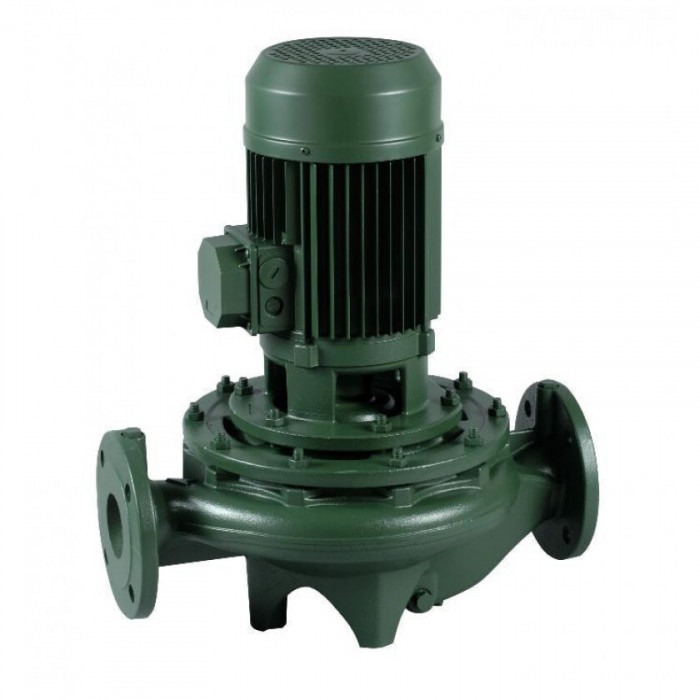

Насос центробежный ИН-ЛАЙН DAB CM-G 100-1320/A/BAQE/4

Особенности конструкции насоса CM-G 100-1320/A/BAQE/4 от DAB

Насос модели CM-G 100-1320/A/BAQE/4, производимый брендом DAB, представляет собой идеальное решение для систем отопления и кондиционирования. Эта модель спроектирована так, чтобы обеспечить надёжность и эффективность работы в как индивидуальных, так и коллективных системах. Одним из ключевых моментов является его рабочий диапазон, который гарантирует производительность от 1,2 до 420 кубометров в час и максимальный напор до 41 метра водяного столба.

Основная функция насоса заключается в перекачке чистой, без твердых включений и минеральных масел жидкости, имеющей характеристики, сходные с водой. Температурный диапазон перекачиваемой среды составляет от -10°С до +140°С. Важным элементом конструкции являются материалы, из которых изготовлен насос. Корпус насоса и опора двигателя выполнены из чугуна, колесо насоса — из технополимера или чугуна, ротор — из нержавеющей стали, а уплотнения — из EPDM с торцевыми уплотнениями вала из графита и керамики или графита и карбида кремния.

Технические характеристики и монтаж насоса

Насос CM-G 100-1320/A/BAQE/4 отличается высокой надёжностью благодаря своему дизайну и качеству материалов. Он функционирует при номинальном токе 10 А, номинальная мощность составляет 4000 Вт, а максимальная мощность — 5800 Вт. Максимальный расход жидкости достигает 120 м³/ч, что позволяет насосной установке справляться с большими объемами работы. Кроме того, давление работы насоса достигает 16 бар, что увеличивает эффективность работы всей системы.

Особое внимание уделено монтажу. В зависимости от мощности двигателя, способ монтажа может изменяться: при мощности двигателя до 11 кВт вал устанавливается в горизонтальном положении, а если мощность превышает 11 кВт – в вертикальном положении. Внешняя защита двигателя от перегрузки также обязательна. Также стоит учитывать, что степень защиты двигателя соответствует IP 55, а класс изоляции — F, что обеспечивает дополнительную безопасность и устойчивость насоса в разных условиях эксплуатации.

Преимущества насосной установки DAB

Использование насоса CM-G 100-1320/A/BAQE/4 от DAB приносит множество преимуществ благодаря его продуманной конструкции и высококачественным материалам. Двигатель с четырьмя полюсами работает со скоростью 1450 оборотов в минуту и требует стандартного электропитания 3x230-400 В или 3x400 В, что делает насос универсальным для разнообразных систем.

Стандартные размеры насоса – высота 811 мм, ширина 378 мм и длина 550 мм, а вес составляет 156 кг, позволяют его использовать в различных условиях. Он хорошо подходит для систем, где максимальная температура перекачиваемой жидкости может достигать 140°С, а рабочее и максимальное давление – до 16 бар. Насос выпускается с размерами упаковки 739х626х1107 мм, что способствует удобной транспортировке и монтажу в условиях ограниченного пространства.
