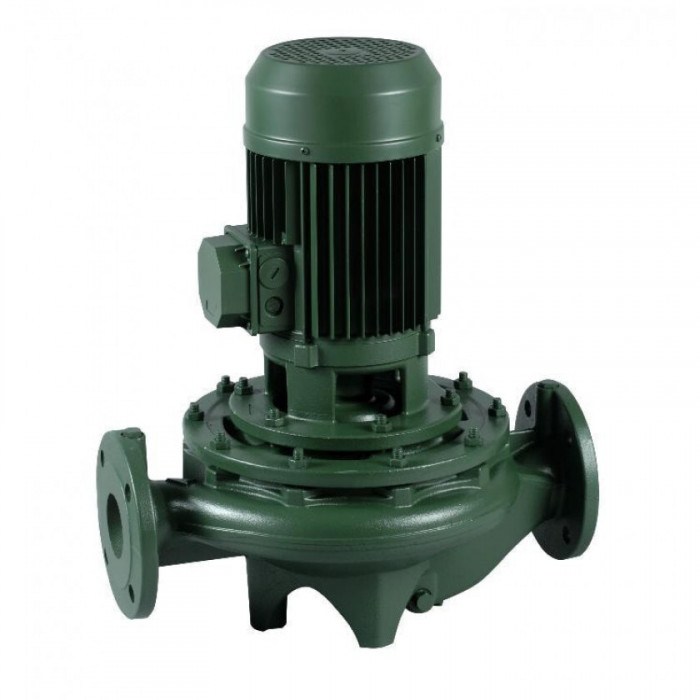

Насос центробежный ИН-ЛАЙН DAB CM-G 80-1530/A/BAQE/3

Назначение и применение насоса DAB

Циркуляционный насос от бренда DAB идеально подходит для работы в системах отопления, кондиционирования воздуха и обеспечения горячей водой в различных типа установок, как в бытовых, так и в промышленных. Насосы могут быть установлены в одиночной или сдвоенной конфигурации, что позволяет выбирать оптимальный вариант в зависимости от потребностей конкретной системы. Спроектированные с линейным расположением патрубков, эти насосы предлагают оптимальные решения для задач циркуляции воды.

Конструктивные особенности

Насосы оснащены фланцевыми всасывающими и напорными патрубками, которые выполнены в стандарте PN 16, что позволяет установить манометры. Корпус и опора двигателя изготовлены из прочного чугуна. В зависимости от модели, рабочее колесо может быть выполнено из технополимера или чугуна, что позволяет выбрать наиболее подходящий вариант для определенных задач. Вал двигателя изготовлен из нержавеющей стали, что обеспечивает долговечность и устойчивость к коррозии.

Двигатель насоса трехфазный, асинхронный с 4 полюсами, закрытого типа и дополнен внешним воздушным охлаждением. Это позволяет насосу работать эффективно и с низким уровнем шума. Степень защиты соответствует IP 55, а класс изоляции — F, что гарантирует надежность в широком диапазоне условий эксплуатации.

Технические характеристики и установки

Насосы DAB имеют широкий рабочий диапазон: от 24 до 72 м³/ч с максимальным напором до 15.4 м. Максимальная температура перекачиваемой жидкости достигает 140°C, что позволяет использовать насосы в системах с высокими тепловыми нагрузками. Максимальное рабочее давление достигает 16 бар, что делает насосы подходящими для профессионального использования в сложных условиях.

Установка насоса возможна как в горизонтальном положении вала, так и в вертикальном, при этом двигатель всегда должен быть расположен над насосом. Устройство имеет номинальную мощность в 3000 Вт, а максимальную мощность — 4000 Вт. Обороты двигателя составляют 1441 1/мин, что способствует стабильной и эффективной работе в различных режимах. Размеры устройства составляют 644 мм в высоту, 369 мм в ширину и 500 мм в длину, что позволяет легко разместить насос в требуемом пространстве.

Насосы могут быть дополнительно модифицированы под заказ, с возможностью изменения напряжения и частоты. Размер упаковки составляет 710х670х390 мм, а вес — 97 кг, что облегчает транспортировку и установку оборудования. Таким образом, насосы DAB представляют собой надежное и эффективное решение для систем циркуляции в современных инженерных системах.
