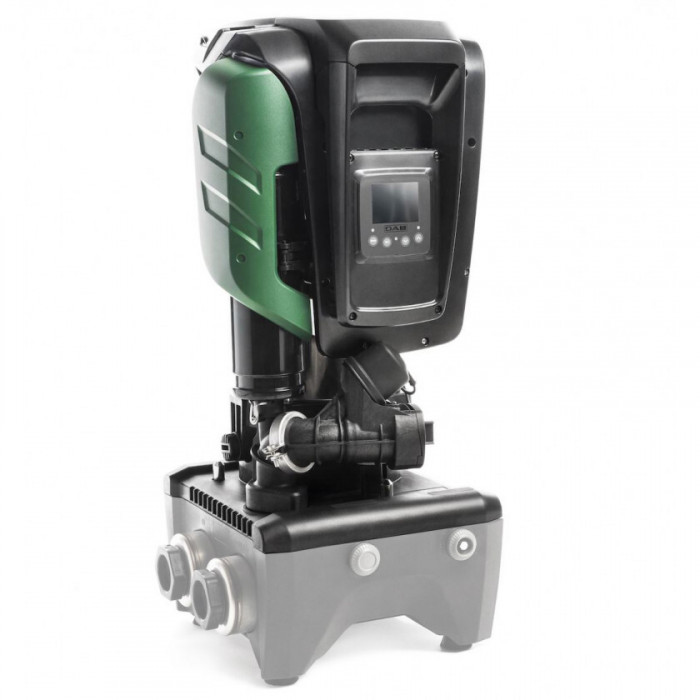

Насосная станция DAB E.SYBOX MAX 85/120 T380-480

Интегрированная насосная станция DAB: решение для водоснабжения

Интегрированная насосная станция от бренда DAB специально разработана для повышения давления в жилых, гражданских и торговых помещениях. Это универсальная система, которая может быть настроена для различных типов зданий, благодаря модульному устройству, позволяющему создавать конфигурации по индивидуальным потребностям. В системе заложены элементы гидравлических соединений, которые могут иметь различные комбинации - одиночную, двойную, тройную или четверную. Дополнительно, имеется возможность объединения двух двойных баз.

Благодаря своей гибкости и модульности, установка насосных групп может осуществляться непосредственно на объекте, что позволяет рационально использовать доступное пространство. Системы способны работать практически бесшумно и имеют компактные размеры, что делает их идеальными для использования даже в жилых помещениях.

Особенности насоса и двигателя

Сердцем данной станции является многоступенчатый вертикальный насос. Он оснащен функцией частотного регулирования, что позволяет поддерживать стабильное давление при работе. Это достигается благодаря встроенному дисплею и датчикам давления. Вдобавок, насос имеет обратный клапан на подаче и расширительный бак, что обеспечивает его надежность и долговечность.

Корпус насоса и его рабочие колеса выполнены из высококачественного технополимера со стальной рубашкой, что делает конструкцию легкой (вес всего 30 кг) и прочной. Это позволяет насосу выдерживать максимальное давление в 12 бар и обеспечивать всасывание на высоту до 17.4 метров. Присоединение насоса осуществляется резьбовым способом с диаметром разъема 1 ¼ - 2 дюйма.

Двигатель насоса также является высокотехнологичным компонентом. Он работает на постоянных магнитах, его охлаждение происходит за счет перекачиваемой воды. Конструкция двигателя включает нержавеющую стальную рубашку и вал из стали AISI 303, что позволяет двигателю эффективно работать при уровне шума в 45 дБ. Электропитание осуществляется при напряжении 3 x 380 В с номинальным током в 5.5 А.

Электроника и защита системы

Электронная часть насосной станции оснащена частотным преобразователем, который позволяет регулировать обороты двигателя в зависимости от текущих потребностей. ЖК-дисплей и встроенный модуль Wi-Fi делают настройку параметров системы максимально удобной. Благодаря этому, пользователь может управлять установками как на местном уровне, так и удаленно через интернет с помощью приложения DConnect.

Станция оснащена расширительными модулями, такими как esy I/O, которые позволяют интегрировать систему с другими элементами инженерных сетей. Это особенно актуально для больших комплексов и зданий с развитой инфраструктурой (BMS). Встроенные защитные функции включают в себя защиту от работы без воды, амперометрическую защиту, защиту от перегрева, замерзания, а также антиблокировку и антициклирование системы. Класс защиты двигателя системы IPX5 и класс изоляции F дополнительно повышают безопасность эксплуатации.

Эта насосная станция способна обрабатывать максимальный напор до 113.2 метров и расход до 17.4 м³/ч при максимальной температуре жидкости в 50°C. Ее энергопотребление составляет 3500 Вт, что делает устройство экономичным для своих возможностей. Габариты насосной станции составляют 400x380x800 мм, что делает установки максимально компактными и эффективными.
