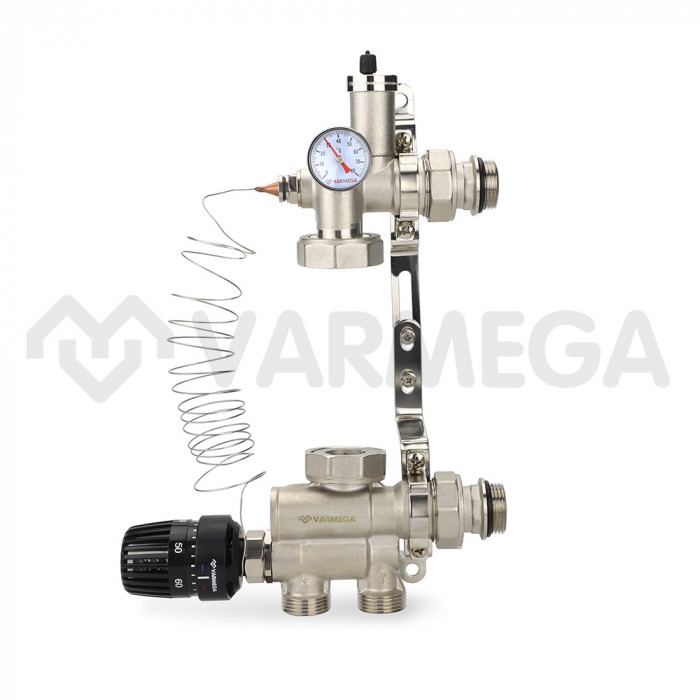

Насосно-смесительный узел Varmega Varmix-TH, с термоголовкой с выносным датчиком

Функции и назначение Varmega Varmix-TH

Насосно-смесительный узел Varmega Varmix-TH с термоголовкой и выносным датчиком предназначен для создания низкотемпературных систем отопления, таких как теплый пол. Этот узел устанавливается на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления.

Комплект включает регулируемые крепления, автоматический воздухоотводчик, разъемные соединения для подключения коллекторного блока, термометр и байпасную линию. Однако циркуляционный насос не входит в комплект и приобретается отдельно. Рекомендуемая монтажная длина насоса составляет 130 мм. Возможна регулировка длины при использовании коллекторных групп других производителей до 180 мм благодаря регулируемому кронштейну.

Основные характеристики серии VM150

Насосно-смесительный узел выполнен из качественных материалов и обладает следующими характеристиками:

• Материал корпуса: латунь никелированная
• Материал уплотнений: EPDM
• Диаметр подключения: G 1" НР
• Монтажная длина устанавливаемого насоса, мм: 130 (180)
• Диаметр подключения насоса: 1 1/2"
• Длина капиллярного датчика термоголовки, м: 2
• Максимальная пропускная способность Kv, м3/час: 4,8
• Шкала термометра, °С: 80

Эти характеристики обеспечивают эффективную и надежную работу устройства в системах отопления и теплого пола.

Рабочие условия и параметры эксплуатации

Varmega Varmix-TH предназначен для эксплуатации в различных температурных и давленческих условиях. Максимальная температура первичного контура достигает 90°C. Диапазон регулирования температуры во вторичном контуре колеблется от 20 до 70°C.

• Максимальная температура первичного контура,°С: 90
• Диапазон регулирования температуры во вторичном контуре (на термоголовке), °С: 20–70
• Максимальное рабочее давление: 1000 кПа
• Максимальный перепад давления первичного контура, ΔP макс., бар: 1
• Минимальный перепад давления первичного контура, ΔP мин., бар: 0,1
• Тепловая мощность, кВт (настройка байпаса 0): 10
• Тепловая мощность, кВт (настройка байпаса 5): 12,5
• Рабочая среда: вода/раствор гликолей до 30%

Упаковка имеет следующие размеры: высота — 35.5 см, глубина — 9 см, ширина — 45437 см. Устройство произведено в Китае и обладает мощностью до 45522 кВт при рабочем давлении до 10 бар.
