Общее представление конвектора STOUT SCN
Конвектор внутрипольный STOUT SCN 80.190.1400 – это отопительный прибор, встраиваемый в пол. Он предназначен для использования в системах водяного отопления жилых и общественных зданий. Его можно устанавливать у витражного остекления, не нарушая эстетику помещения и защищая людей от потока холодного воздуха, падающего с окон.

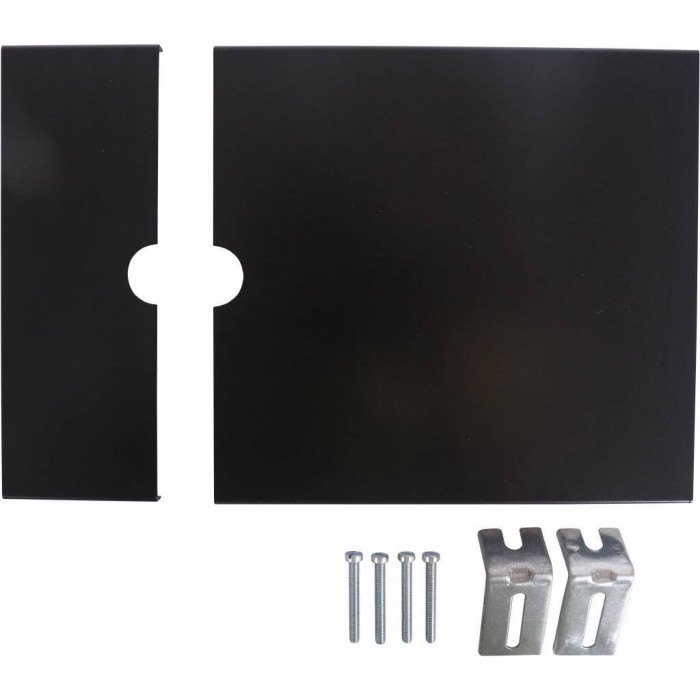

Конвектор STOUT SCN включает в себя корпус, теплообменник, декоративную решетку и монтажный комплект. Корпус изготавливается из листовой оцинкованной стали толщиной 1 мм и покрывается черной порошковой эмалью. По верхнему краю корпуса запрессована U-образная рамка для установки декоративной решетки. На стенках корпуса предусмотрены отверстия для подключения к трубопроводам системы отопления.
Детали и материалы конвектора

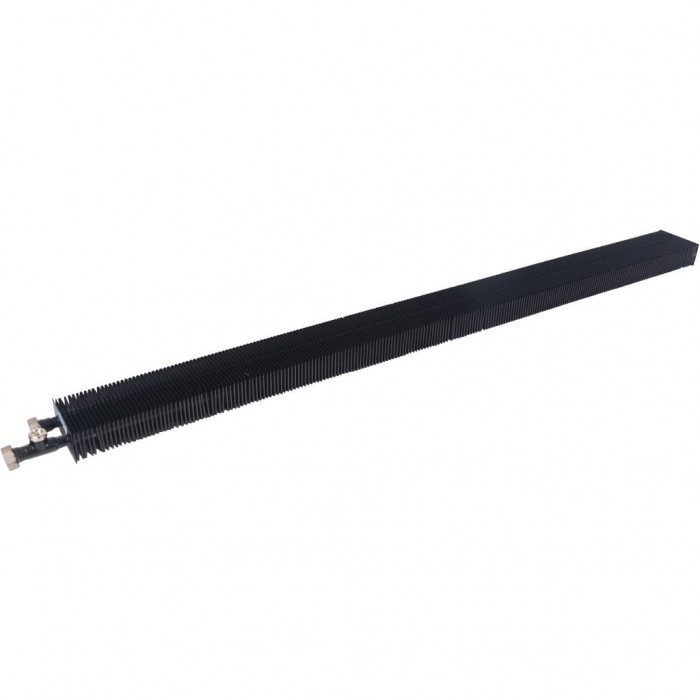

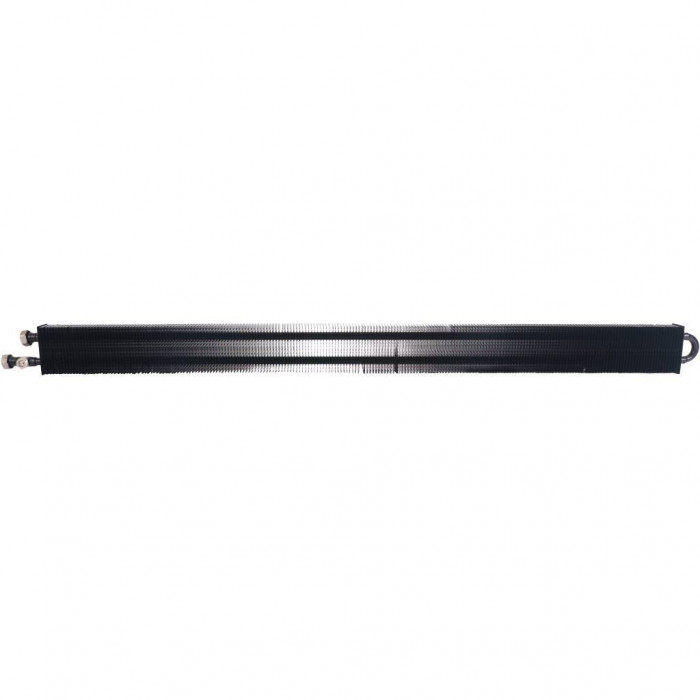

Основной элемент конвектора – теплообменник, выполненный из медных бесшовных труб с оребрением из алюминиевых пластин. В зависимости от типоразмера, теплообменник может состоять из одной или нескольких труб, объединенных коллекторами. К концам труб припаяны латунные штуцеры с накидной гайкой G3/4", что облегчает соединение с запорно-регулирующей арматурой. Также, на штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8".

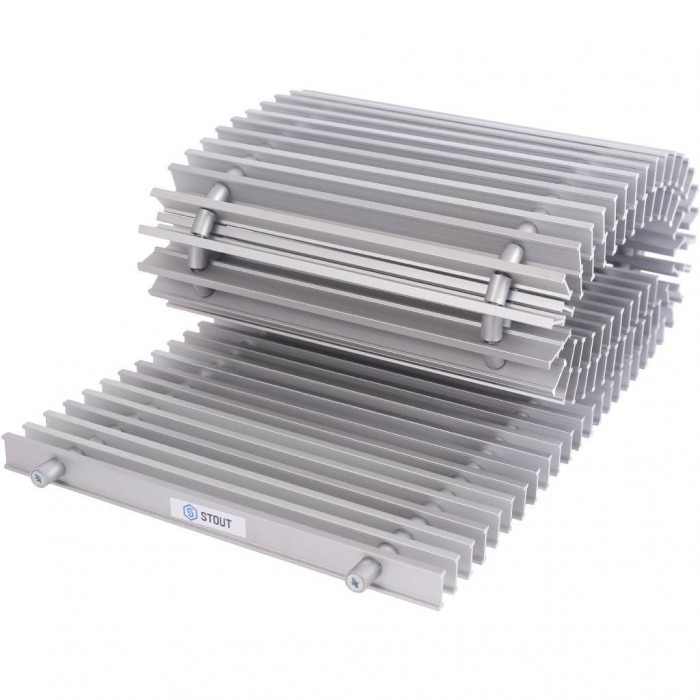

Декоративная решетка конвектора состоит из поперечных алюминиевых профилей, связанных через втулки пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон для удобства обслуживания конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%.
Особенности монтажа и эксплуатации

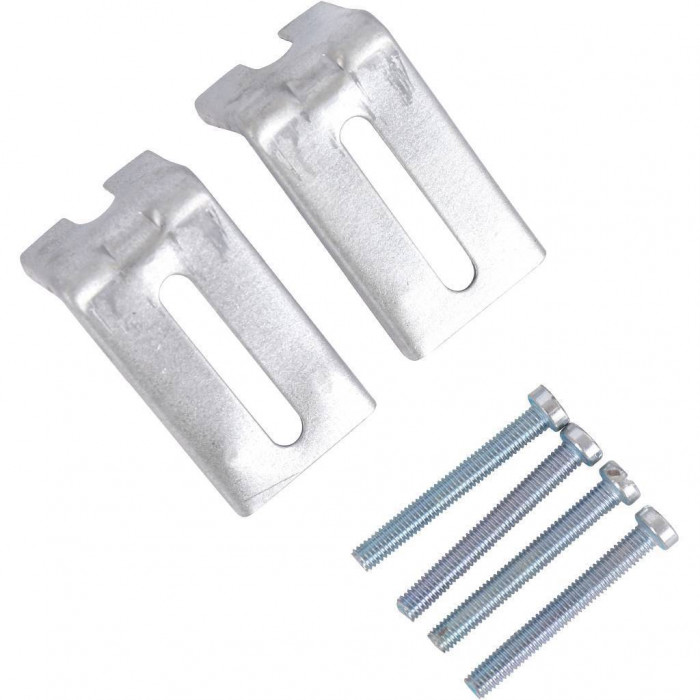

Для предотвращения шума при движении и вибрации решетки по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается по уровню поверхности пола с помощью регулировочных винтов и закрепляется штатными ножками. Правое подключение конвектора обеспечивает удобство установки и использования.
Внутрипольные конвекторы STOUT работают по принципу естественной конвекции: холодный воздух опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником, нагревается и выходит вверх. Глубина конвектора составляет 80 мм, ширина – 190 мм, а длина – 1400 мм. Прибор рассчитан на максимальную температуру теплоносителя до 130 градусов Цельсия, что позволяет эффективно отапливать помещение.
Основные характеристики данной модели включают: материал корпуса – анодированный алюминий, материал теплообменника – алюминий и медь. Черный цвет корпуса гармонично вписывается в интерьер любого помещения, будь то дом или квартира.
