Назначение распределительного коллектора STOUT
Распределительный коллектор STOUT необходим как часть группы быстрого монтажа STOUT. Его основная функция - это прием теплоносителя из источника тепловой энергии и распределение его между системами отопления здания. Коллектор служит как основное звено для соединения различных компонентов: гидравлического разделителя, насосных узлов и прочих элементов. Коллекторы могут быть модифицированы для создания гидромодулей различной конфигурации, что обеспечивает высокую гибкость. Благодаря полной заводской готовности всех элементов, монтаж системы происходит быстро и легко.
Конструкция и характеристики коллектора

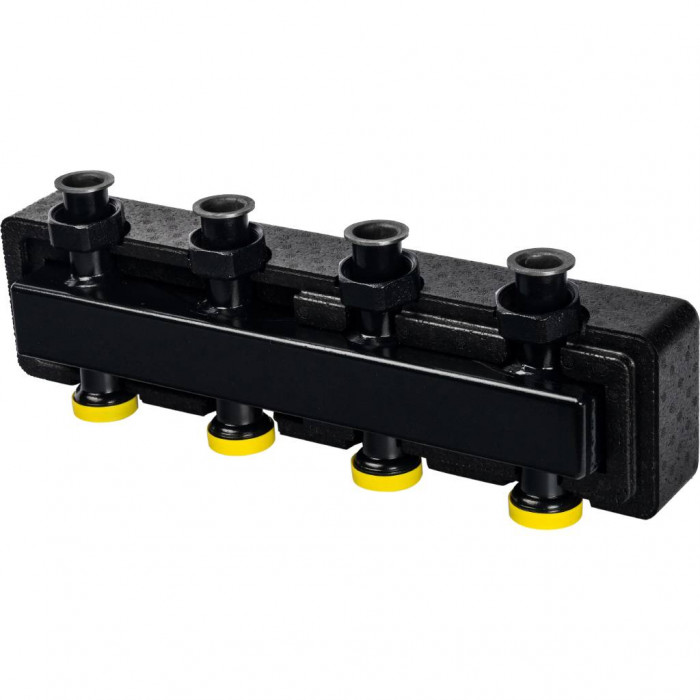

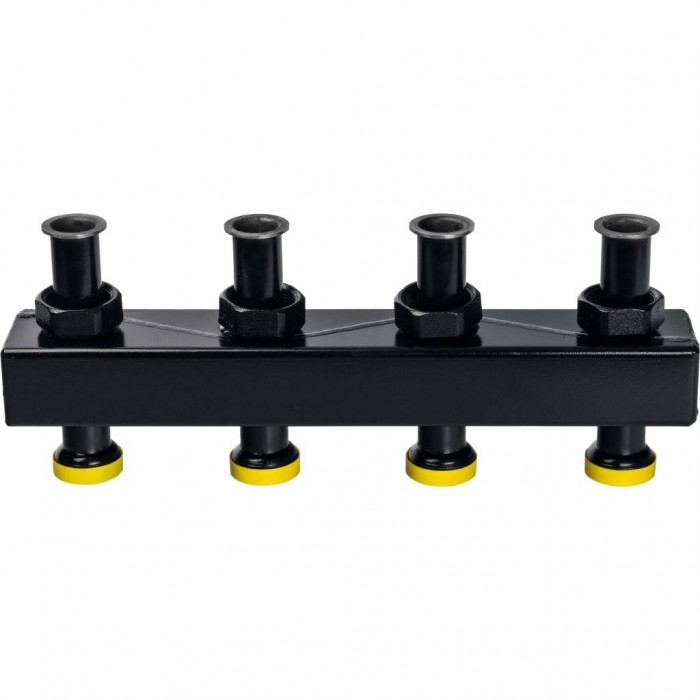

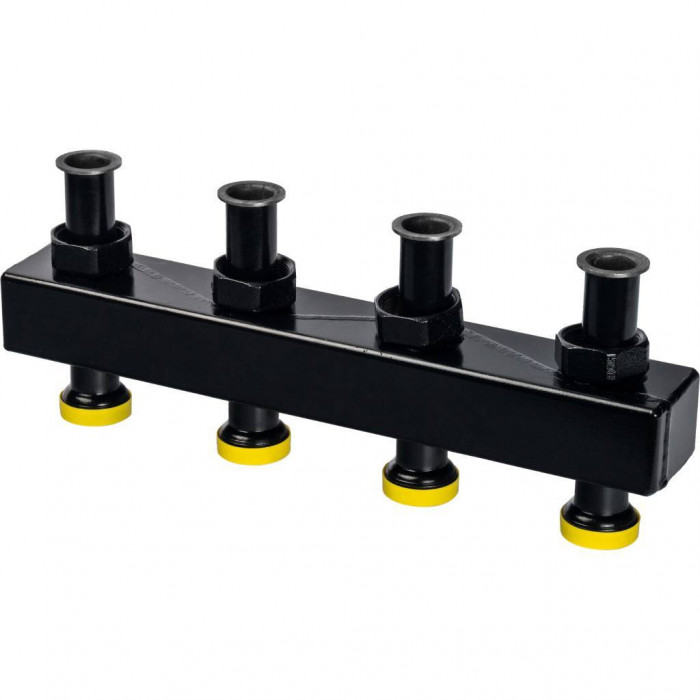

Коллектор STOUT представляет собой стальную коробчатую трубу прямоугольного сечения. Снизу и сверху к ней приварены парные патрубки для входа и выхода теплоносителя. Внутри трубы находятся фигурные перегородки, которые разделяют прямой и обратный потоки теплоносителя, распределяя его между выходными патрубками. Зигзагообразная форма перегородок позволяет разместить патрубки вдоль одной оси коллектора.

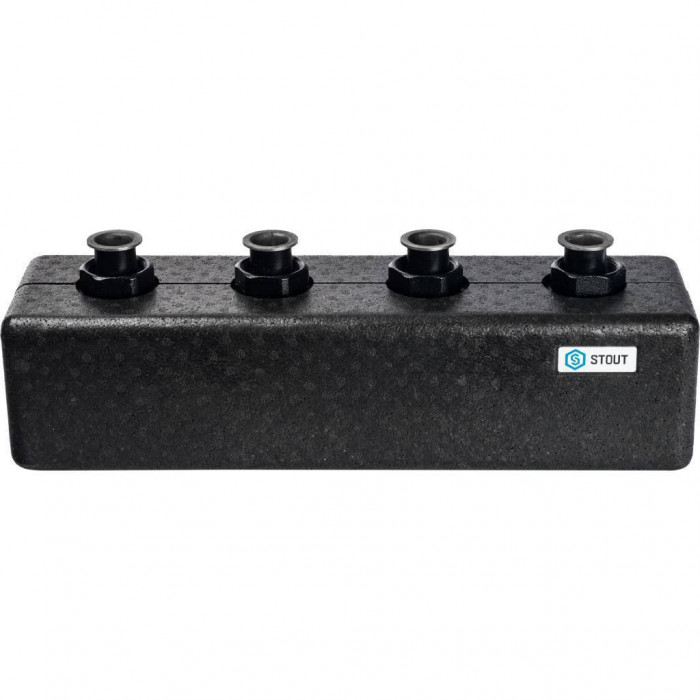

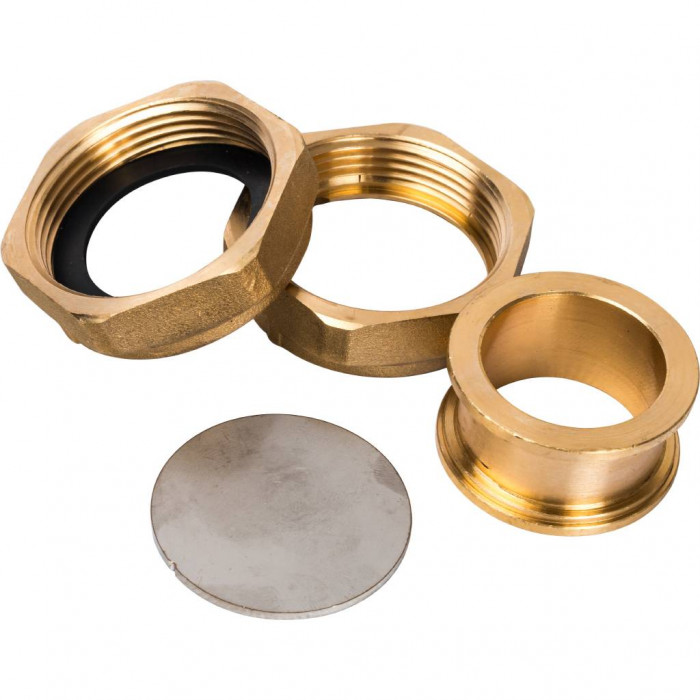

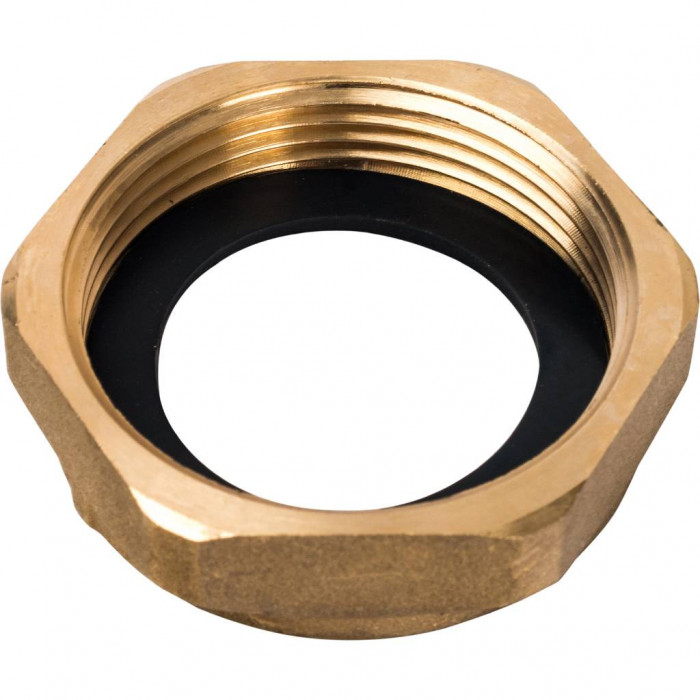

Коллектор модели SDG-0017 является универсальным изделием с одинаковым количеством верхних и нижних патрубков. Присоединительные патрубки имеют диаметр 1 1/2 дюйма, верхние патрубки имеют внутреннюю резьбу по стандарту UNI ISO 228/1, а нижние – наружную резьбу по тому же стандарту. Теплопроводность материала составляет 0,22 Вт/(м*К). Коллектор изготовлен из стали с защитным кожухом из пенополиуретана ЕРР, что обеспечивает долговечность и надежность конструкции.
Рабочая среда для коллектора STOUT включает в себя воду и водные растворы гликолей до 30%. Диапазон рабочей температуры составляет от 5 до 120°C, при максимальной температуре теплоносителя до 110°C. Максимальное рабочее давление - 4 бара. Средний срок службы изделия – 10 лет. Они подходят для использования как в домах, так и в квартирах. Для транспортировки и хранения коллекторов подходящий температурный диапазон составляет от -20 до +50°C.
Процесс монтажа и использование

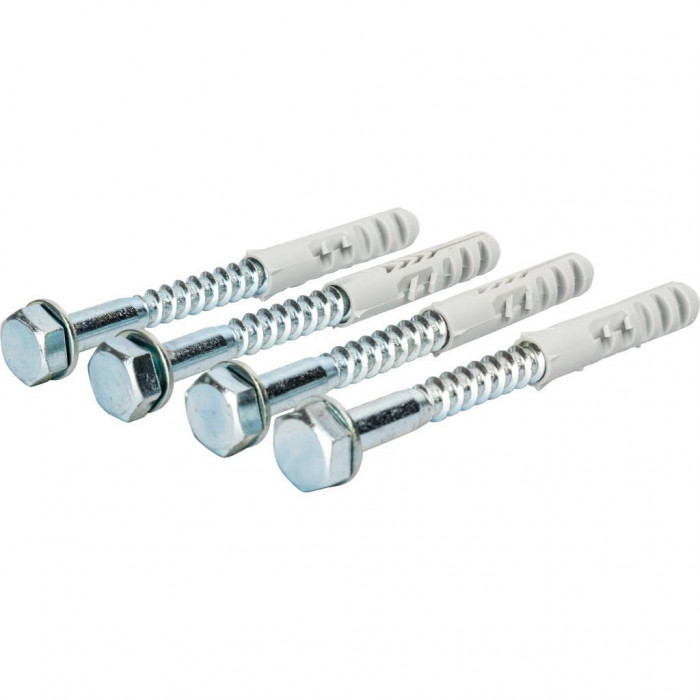

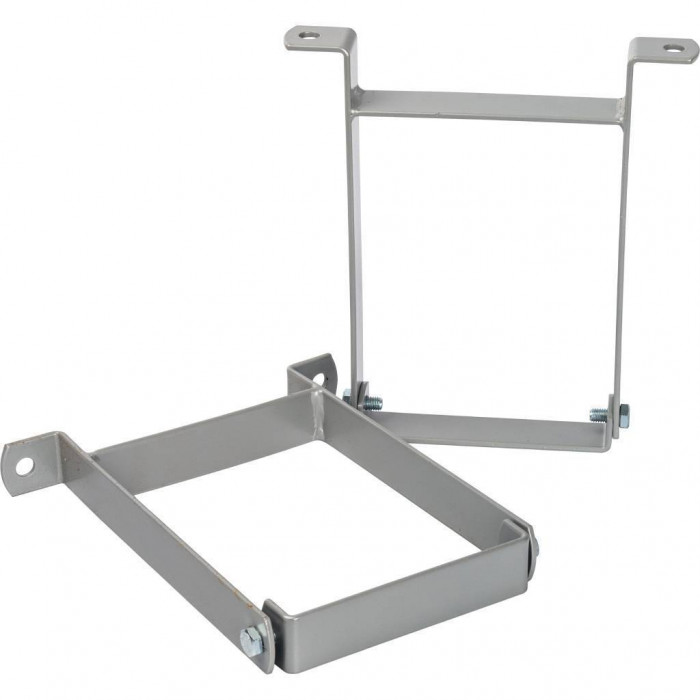

Установка коллектора STOUT должна производиться квалифицированными специалистами. Во время эксплуатации необходимо соблюдать давление и температуру, указанные в техническом паспорте изделия. Коллектор STOUT крепится к стене с помощью штатных кронштейнов, которые входят в комплект поставки.
Монтаж коллектора в трубопроводной системе требует внимательного подхода и соблюдения всех технических требований. Это обеспечивает надежное и долговечное функционирование системы отопления.
```
