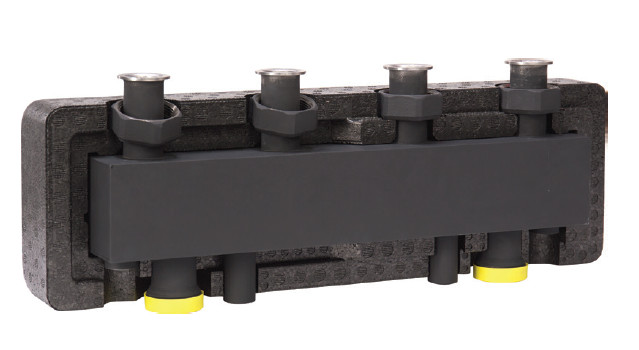

Распределительный коллектор KHW-3-2 Huch EnTEC (Хух ЭнТЕК) на 2 отопительных контура до 85 кВт (арт.105.02.125.30)

Общая информация о распределительном коллекторе KHW-3-2 Huch EnTEC

Распределительный коллектор KHW-3-2 от Huch EnTEC – это высокоэффективное устройство, предназначенное для систем отопления. Оно используется для организации подачи и обратки теплоносителя и имеет встроенный гидравлический разделитель или гидравлическую стрелку. Коллектор предназначен для использования до 2 отопительных контуров и поддерживает мощность до 85 кВт.

Конструкция и преимущества

Этот распределительный коллектор имеет камеры, расположенные рядом друг с другом, и разделённые продольной синусоидальной перегородкой. Гидравлический разделитель встроен непосредственно под камерами подачи и обратки, что экономит пространство в помещении, где установлено оборудование. Это позволяет избежать негативного воздействия насосов потребителей тепла на котловые насосы и наоборот.

Данный коллектор способствует стабильной работе многокотельной установки, повышает её КПД, помогает конденсационным котлам работать на максимальной мощности и увеличивает срок их службы. Присоединительные патрубки на верхней части коллектора обеспечивают подключение до двух, трёх или четырёх насосных модулей размером DN25 (серия ECO, ECO2) благодаря одинаковому межосевому расстоянию в 125 мм.

Технические характеристики и особенности

Распределительный коллектор KHW-3 имеет объёмный расход до 3,0 м3/ч, что идеально подходит для котельных малой мощности – до 85 кВт. Другой вариант – KHW-7 с объёмным расходом до 7,0 м3/ч, предназначенный для среднеразмерных котельных мощностью до 200 кВт. Использование коллекторов KHW-7 позволяет максимально эффективно использовать насосные модули типоразмера DN25.

Коллектор изготовлен из чёрной стали S235 толщиной 2,5 мм/3 мм с матовым грунтовым покрытием. Внешняя часть закрыта блочной теплоизоляцией из EPP. В комплект входит кронштейны для настенного крепления. Расстояние от стены до середины коллектора KHW-3 составляет 160 мм, а для KHW-7 – от 130 мм до 210 мм с возможностью регулировки.

Дополнительно можно подключить блок для технического обслуживания системы, оснащённый магнитным уловителем металлических частиц и краном для слива шлама. Устройство рассчитано на закрытые отопительные системы, без доступа атмосферного воздуха к теплоносителю. Максимальное рабочее давление – 4 бар, максимальная рабочая температура – 110°C.
