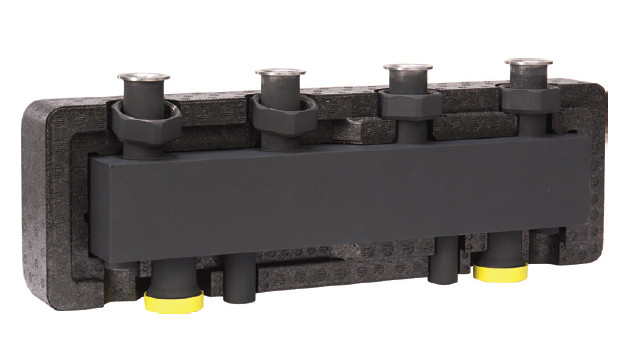

Распределительный коллектор KHW-3-3 Huch EnTEC (Хух ЭнТЕК) на 3 отопительных контура до 85 кВт (арт.105.03.125.30)

Основные характеристики коллектора KHW-3-3 от Huch EnTEC

Распределительный коллектор KHW-3-3 от бренда Huch EnTEC, произведенный в Германии, предназначен для подключения трех отопительных контуров с максимальной мощностью до 85 кВт. Этот коллектор комбинированного типа "подача-обратка" оснащен встроенной гидравлической стрелкой, что исключает влияние насосов потребителей тепла на котловые насосы и наоборот.

Максимальная рабочая температура данного коллектора составляет 110 °C, а максимальное рабочее давление – 4 бар. Объём коллектора – 3,9 литра, а объёмный расход – до 3 м³/ч. Подключение контура котла осуществляется через резьбовое соединение НР 1 1/2′′.

Преимущества и особенности конструкции

Конструкция коллектора включает камеры "подача-обратка", расположенные рядом друг с другом и разделенные продольной синусоидальной перегородкой. Встроенная гидрострелка позволяет эффективно организовать работу многокотельных установок и обеспечивает высокую производительность системы отопления. Это также помогает конденсационным котлам работать на максимальной мощности и увеличивает срок их службы.

Благодаря компактной компоновке с расположением гидрострелки непосредственно под камерами "подача-обратка" коллектор экономит пространство в помещении. Присоединительные патрубки на верхней части коллектора, с межосевым расстоянием в 125 мм, позволяют подключать до четырех насосных модулей типоразмера DN25 (серия ECO и ECO2).

Коллекторы со встроенной гидрострелкой доступны в двух типоразмерах: KHW-3 и KHW-7. Модель KHW-3 рассчитана на объёмный расход до 3 м³/ч и обвязку котельных мощностью до 85 кВт (при ΔT=25°C), а модель KHW-7 – на расход до 7 м³/ч и мощность до 200 кВт.

Дополнительные возможности и требования к установке

Коллектор KHW изготовлен из черной стали S235 толщиной 2,5 мм и 3 мм с матовым грунтовым покрытием, и снабжен блочной EPP-теплоизоляцией. В комплект входят кронштейны для настенного крепления, благодаря которым расстояние от стены до середины коллектора KHW-3 составляет 160 мм, а у модели KHW-7 – регулируется от 130 мм до 210 мм.

Опционально к коллектору можно подключить блок для технического обслуживания системы, оснащённый магнитным уловителем металлических частиц и краном для слива шлама.

Для корректной работы системы отопления она должна быть закрытого типа, без доступа атмосферного воздуха к теплоносителю. Рабочее давление системы – до 4 бар, а температура – до 110°C.
