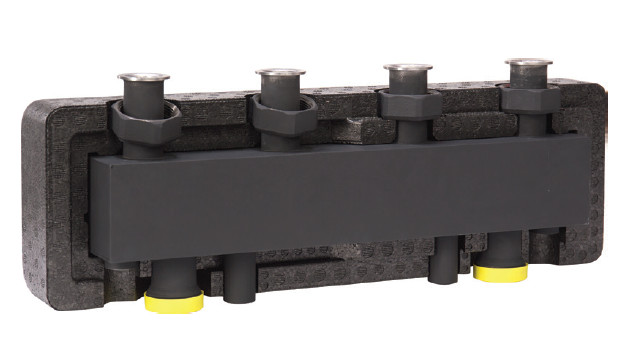

Распределительный коллектор KHW-3-4 Huch EnTEC (Хух ЭнТЕК) на 4 отопительных контура до 85 кВт (арт.105.04.125.30)

Основные характеристики товара

Распределительный коллектор KHW-3-4 от бренда Huch EnTEC из Германии предназначен для использования в отопительных системах мощностью до 85 кВт. Его конструкция включает камеры подачи и обратки, разделенные продольной перегородкой. Между этими камерами встроен гидравлический разделитель, который позволяет избежать взаимного влияния насосов котлов и потребителей тепла. Основное предназначение коллектора — поддержание максимальной эффективности работы многокотельной установки, обеспечение длительного срока эксплуатации и достижения максимальной мощности конденсационных котлов.

Гидравлический разделитель, встроенный под камерами "подача-обратка", позволяет экономить пространство в помещении с отопительным оборудованием. На верхней части коллектора расположены присоединительные патрубки с межосевым расстоянием в 125 мм для подключения до четырех насосных модулей типоразмера DN25 (серия ЕСО, ECO2).

Типоразмеры и производительность

Распределительные коллекторы со встроенной гидрострелкой предлагают два типоразмера:

- KHW-3: Объемный расход до 3.0 м³/ч, применяется для котельных малой мощности до 85 кВт при ΔT = 25℃;

- KHW-7: Объемный расход до 7.0 м³/ч, подходит для котельных средней мощности до 200 кВт при ΔT = 25℃.

Коллектора типа KHW-7 позволяют использовать высокие значения тепловой мощности насосных модулей типоразмера DN25 (серия ЕСО, ECO2) наиболее эффективно.

Материалы и конструктивные особенности

Коллекторы KHW изготовлены из черной стали S235 толщиной 2.5/3 мм и имеют матовое грунтовое покрытие. Внешняя часть коллектора закрыта теплоизоляцией из блочной EPP. В комплект поставки входят кронштейны для крепления коллектора на стену. Расстояние от стены до середины коллектора KHW-3 составляет 160 мм, а для коллектора KHW-7 это расстояние регулируется от 130 до 210 мм.

Также возможно дополнительно подключить блок для технического обслуживания системы, оснащенный магнитным уловителем металлических частиц и краном для слива шлама. Распределительный коллектор KHW должен быть установлен в закрытой отопительной системе (без доступа атмосферного воздуха).

Максимальное рабочее давление для коллектора составляет 4 бар, а максимальная рабочая температура - 110 ℃.
