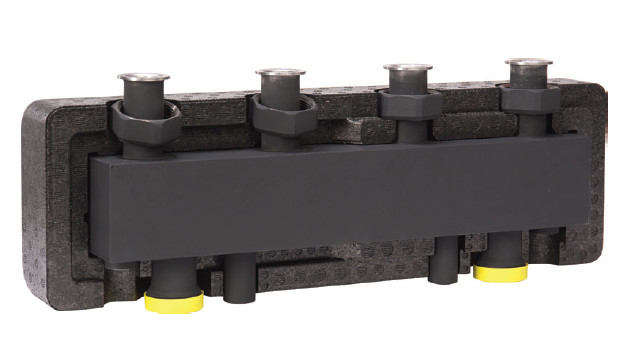

Распределительный коллектор KHW-7-2 Huch EnTEC (Хух ЭнТЕК) на 2 отопительных контура до 200 кВт (арт.105.02.125.70)

Распределительный коллектор KHW-7-2 Huch EnTEC: основная информация

Распределительный коллектор KHW-7-2 Huch EnTEC на 2 отопительных контура до 200 кВт (арт. 105.02.125.70) представляет собой устройство комбинированного типа "подача-обратка". Его камеры расположены рядом друг с другом и отделены продольной синусоидальной перегородкой. Коллектор оснащен встроенным гидравлическим разделителем (гидравлической стрелкой), который исключает влияние насосов потребителей тепла на котловые насосы и наоборот. Гидравлическая стрелка помогает оптимизировать работу многокотельной установки, повышает её КПД, способствует эффективной работе конденсационных котлов и увеличивает их срок службы.

Технические характеристик и особенности конструкции

Гидравлическая стрелка размещена непосредственно под камерами "подача-обратка", что помогает экономить пространство в помещении с отопительным оборудованием. Присоединительные патрубки на верхней части коллектора обеспечивают подключение до двух, трех или четырех насосных модулей типоразмера DN25 (серия ЕСО, ECO2) с межосевым расстоянием в 125 мм.

Распределительные коллекторы со встроенной гидрострелкой выпускаются в двух типоразмерах:

- KHW-3, с объемным расходом до 3,0 м3/ч, для маломощных котельных до 85 кВт (при ΔТ=25℃);

- KHW-7, с объемным расходом до 7,0 м3/ч, для среднемощных котельных до 200 кВт (при ΔТ=25℃).

Применение коллекторов KHW-7 позволяет полностью использовать высокие значения тепловой мощности насосных модулей типа DN25 (серия ЕСО, ECO2). Коллектор KHW изготовлен из черной стали S235 толщиной 2,5 мм / 3 мм и покрыт матовой грунтовкой. Снаружи устройство защищено блочной ЕРР-теплоизоляцией. Комплект включает кронштейны для настенного крепления, при этом расстояние от стены до середины коллектора KHW-3 составляет 160 мм, а для KHW-7 – от 130 мм до 210 мм (возможна регулировка).

Применение и дополнительные возможности

Опционально к распределительному коллектору KHW можно подключить блок для технического обслуживания системы, оснащенный магнитным уловителем металлических частиц и краном для слива шлама. Отопительная система должна быть закрытого типа, без доступа атмосферного воздуха к теплоносителю.

Основные характеристики распределительного коллектора KHW-7-2 Huch EnTEC:

• Бренд: Huch EnTEC
• Страна производитель: Германия
• Мощность: 200 кВт
• Максимальная рабочая температура: 110℃
• Максимальное рабочее давление: 4 бар
• Объем: 6,5 л
• Подключение контура котла: НР 2′′
• Объемный расход: 7 м3/ч
