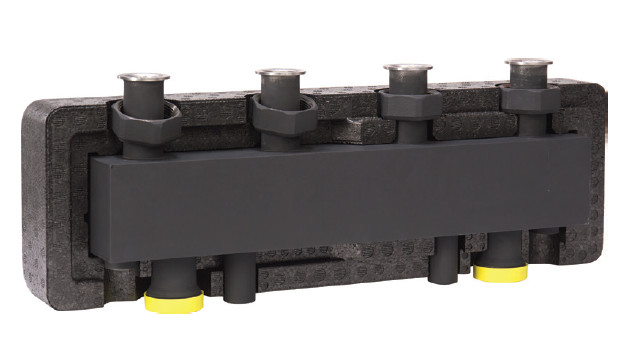

Распределительный коллектор KHW-7-3 Huch EnTEC (Хух ЭнТЕК) на 3 отопительных контура до 200 кВт (арт.105.03.125.70)

Общие сведения о распределительном коллекторе Huch EnTEC KHW-7-3

Коллектор KHW-7-3 от бренда Huch EnTEC — это распределительное устройство для систем отопления мощностью до 200 кВт. Произведен в Германии и рекомендуется для применения в котельных средней мощности. Коллектор комбинированного типа, что означает наличие камер "подача-обратка" с разделением продольной синусоидальной перегородкой. Максимальная рабочая температура устройства достигает 110°C, а предельное рабочее давление — 4 бара.

Особенностью коллектора является встроенный гидравлический разделитель или гидрострелка. Она минимизирует влияние насосов потребителей тепла на котловые насосы и наоборот, что важно для оптимальной работы многокотельной установки. Гидрострелка способствует достижению высокой эффективности работы и долговечности конденсационных котлов, а также экономит пространство в помещении.

Конструктивные особенности и подключение

На верхней части коллектора расположены присоединительные патрубки с межосевым расстоянием 125 мм, которые позволяют подключить до четырёх насосных модулей типоразмера DN25 (серия ЕСО, ECO2). Это обеспечивает гибкость в адаптации системы под текущие нужды отопления, улучшая её производительность и надежность.

Распределительные коллекторы Huch EnTEC KHW выпускаются в двух типоразмерах. Первый типоразмер KHW-3 рассчитан на объёмный расход до 3,0 м³/ч и применяется в котельных малой мощности, до 85 кВт. Второй, более мощный типоразмер KHW-7, с объёмным расходом до 7,0 м³/ч, подходит для котельных средней мощности, до 200 кВт.

Коллектор изготовлен из чёрной стали S235 толщиной 2,5-3 мм и имеет матовое грунтовое покрытие. Снаружи устройство закрыто блочной теплоизоляцией из материала ЕРР. В комплект поставки включены кронштейны для настенного крепления, а расстояние от стены до середины коллектора составляет от 130 до 210 мм с возможностью регулировки.

Дополнительные возможности и условия эксплуатации

Для удобства технического обслуживания к распределительному коллектору KHW можно опционально подключить блок, оснащённый магнитным уловителем металлических частиц и краном для слива шлама. Это обеспечивает простоту и безопасность эксплуатации системы отопления.

В соответствии с требованиями, система отопления, в которую интегрируется коллектор KHW, должна быть закрытой, без доступа атмосферного воздуха к теплоносителю. Это необходимо для поддержания стабильного давления и предотвращения коррозии элементов системы.

Таким образом, распределительный коллектор Huch EnTEC KHW-7-3 представляет собой высокоэффективное и надёжное решение для организации отопительных систем средней мощности с гибкими возможностями подключения и удобными условиями эксплуатации.
