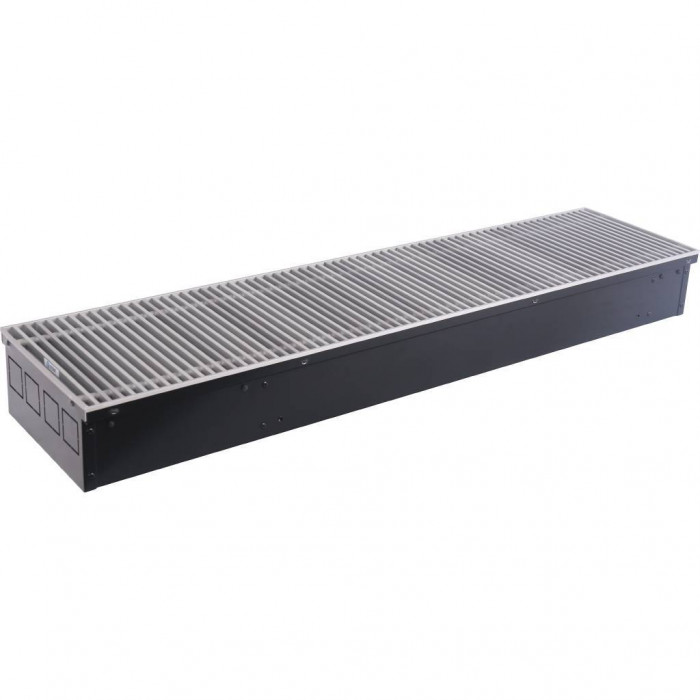

STOUT Конвектор внутрипольный SCN 110.240.1000 (Решётка роликовая, анодированный алюминий)

Основные характеристики и предназначение конвектора

Конвектор внутрипольный STOUT SCN 110.240.1000 с роликовой решеткой — это отопительное устройство, которое интегрируется в пол. Он подходит для систем водяного отопления в жилых и общественных зданиях. Конвектор отлично смотрится в интерьере рядом с витражными окнами, не нарушая его эстетики, и защищает людей от холодного воздуха, поступающего с окон.

Основные характеристики:

• Бренд: STOUT
• Страна производства: Россия
• Цвет: черный
• Материал корпуса: анодированный алюминий
• Глубина: 110 мм
• Ширина: 240 мм
• Длина: 1000 мм
• Подключение конвектора: правое
• Тип внутрипольного конвектора: с естественной вентиляцией
• Область применения: для дома, для квартиры
• Стандарт подводки: 3/4 дюйма
• Максимальная температура теплоносителя: 130°C

Устройство и материалы конвектора STOUT SCN

Конвектор SOUN SCN включает в себя алюминиевый корпус, теплообменник, декоративную решетку и монтажный комплект. Корпус произведен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса закреплена рамка U-образного типа для декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения к системе отопления.

Теплообменник состоит из круглой медной бесшовной трубы с оребрением из гофрированных алюминиевых пластин. В зависимости от типоразмера конвектора теплообменник может состоять из одной или нескольких труб, объединенных коллекторами. К концам труб припаяны латунные штуцеры с накидной гайкой диаметром 3/4 дюйма для соединения с запорно-регулирующей арматурой. На штуцере для подключения теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8 дюйма.

Особенности декоративной решетки и установки конвектора

Декоративная решетка конвектора изготовлена из поперечных алюминиевых профилей, соединенных через втулки пружиной из нержавеющей стали. Такая конструкция позволяет скручивать решетку в рулон при необходимости обслуживания элементов конвектора. Ширина профилей и расстояние между ними составляют 9 мм, что обеспечивает свободное сечение решетки не менее 75%.

Для предотвращения шума и вибрации, возникающих при движении решетки, по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола и выравнивается с поверхностью при помощи регулировочных винтов и штатных ножек.

Внутрипольный конвектор работает по принципу свободной конвекции. Воздух из помещения опускается через одну часть решетки, проходя через продольный канал между стенкой корпуса и теплообменником, нагревается и выходит через другую часть решетки вверх.
