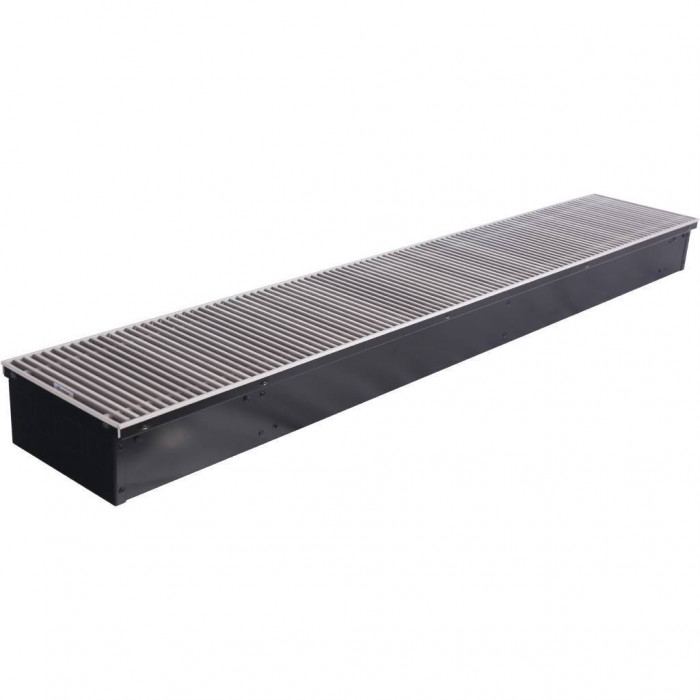

STOUT Конвектор внутрипольный SCN 110.240.1400 (Решётка роликовая, анодированный алюминий)

Описание STOUT Конвектора внутрипольного SCN

STOUT Конвектор внутрипольный SCN 110.240.1400 (Решётка роликовая, анодированный алюминий).

Внутрипольный конвектор STOUT типа SCN – это отопительный прибор, который монтируется в пол и используется в системах водяного отопления для жилых и общественных зданий. Конвектор устанавливается у витражного остекления, не нарушая эстетики помещения, и защищает людей от холодных потоков воздуха, идущих от окна.

Основные характеристики и конструкция

Конвектор STOUT SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из анодированного алюминия и покрашен черной порошковой эмалью. Его глубина составляет 110 мм, ширина 240 мм, а длина 1400 мм. По верхнему краю корпуса запрессована U-образная рамка для установки декоративной роликовой решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводу с правой стороны. Стандарт подводки составляет 3/4 дюйма. Максимальная температура теплоносителя – до 130 градусов Цельсия.

Теплообменник выполнен из нескольких медных труб, объединенных коллекторами, с оребрением из гофрированных алюминиевых пластин. На концах трубы припаяны латунные штуцеры с накидной гайкой G3/4” для соединения с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8”.

Особенности установки и работы

Декоративная решетка изготовлена из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Ширина профилей и расстояние между ними обеспечивают не менее 75% живого сечения решетки. Решетка легко сворачивается в рулон при обслуживании элементов конвектора.

Для предотвращения шума и вибрации при перемещении решетки, по периметру рамы вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается регулировочными винтами и закрепляется крепежными ножками. Конвектор работает по принципу естественной конвекции: холодный воздух опускается через часть решетки, проходит по продольному каналу между стенкой корпуса и теплообменником, нагревается и выходит через другую часть решетки.
