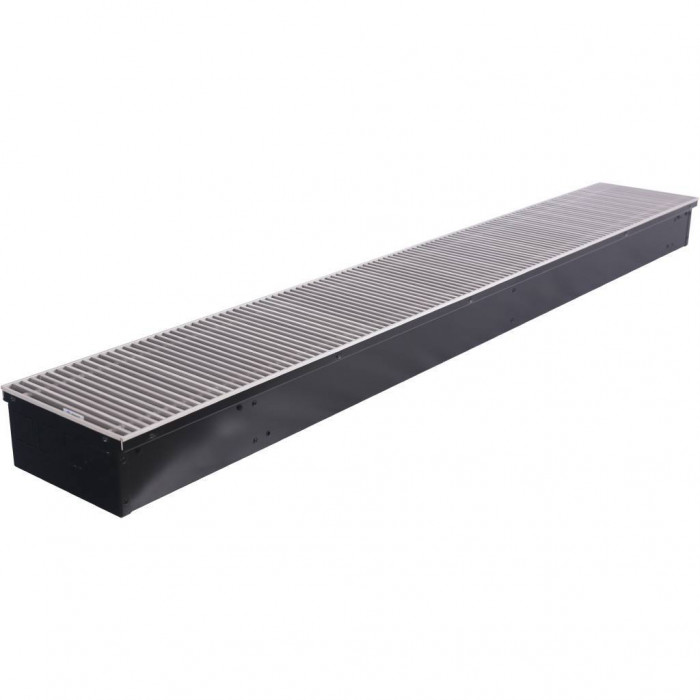

STOUT Конвектор внутрипольный SCN 110.240.1600 (Решётка роликовая, анодированный алюминий)

Внутрипольный конвектор STOUT SCN: Общие сведения

Внутрипольный конвектор STOUT типа SCN – это отопительный прибор, который встраивается в пол и предназначен для использования в водяных системах отопления. Основное применение данного устройства – в жилых и общественных зданиях. Его можно установить вдоль витражного остекления, не нарушая эстетический вид помещения. Такой конвектор защитит от холодного воздуха, исходящего от окон.

Основные характеристики и конструкция

Внутрипольный конвектор STOUT SCN 110.240.1600 имеет следующие характеристики:

Бренд: STOUT
Страна производства: Россия
Цвет: черный
Материал корпуса: анодированный алюминий
Глубина: 110 мм
Область применения: для дома, для квартиры
Стандарт подводки: 3/4 дюйма
Максимальная температура теплоносителя: 130°C
Материал теплообменника: алюминий, медь
Тип рамки: U-образная
Тип решетки: роликовая
Подключение конвектора: правое
Ширина: 240 мм
Длина: 1600 мм
Тип внутрипольного конвектора: конвектор с естественной вентиляцией

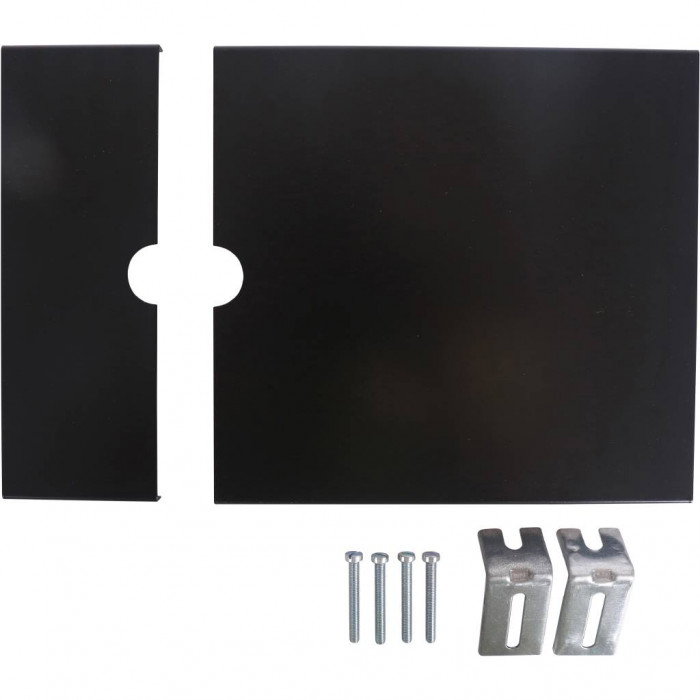

Основные компоненты конвектора STOUT SCN включают корпус, теплообменник, декоративную решетку и монтажный комплект. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм с черной порошковой эмалью. Верхний край корпуса снабжен рамкой для установки декоративной решетки. В корпусе имеются отверстия для подключения к трубопроводам системы отопления.

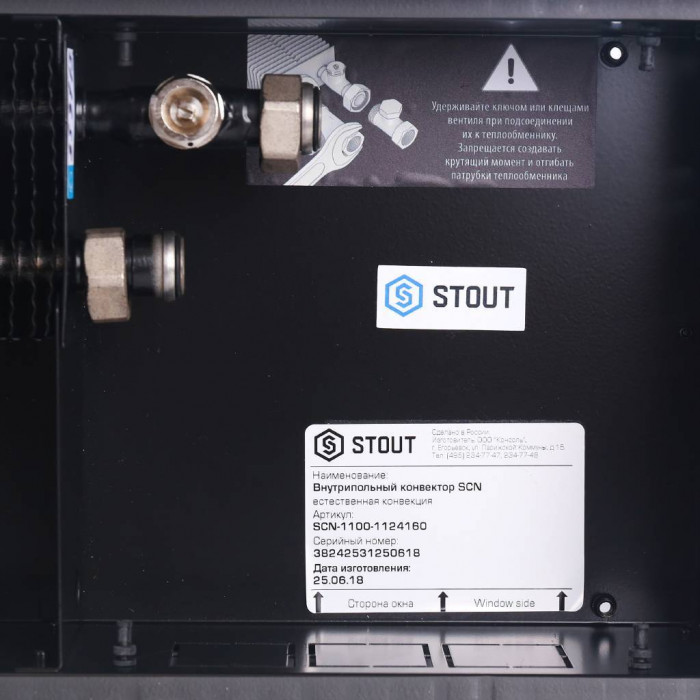

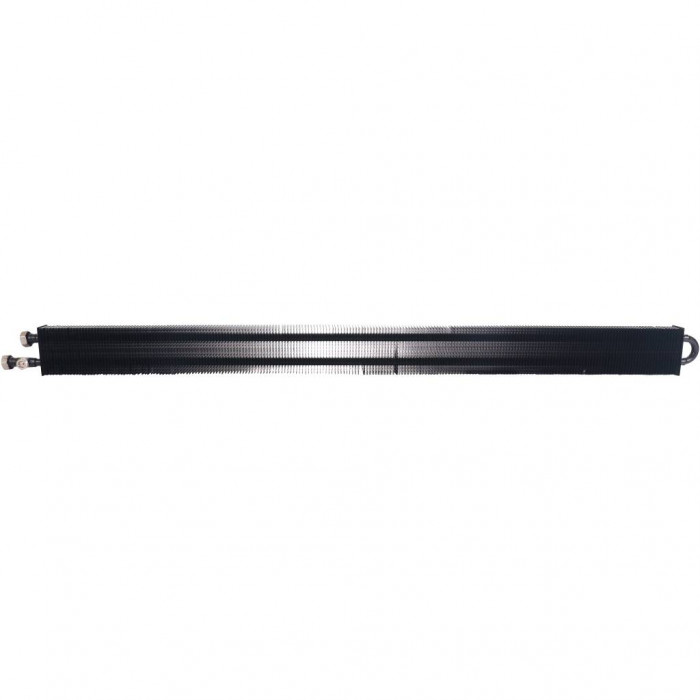

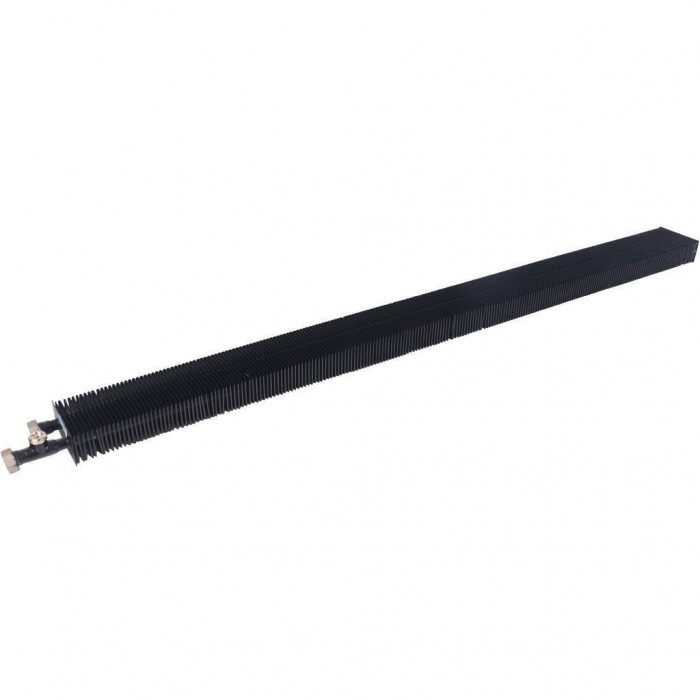

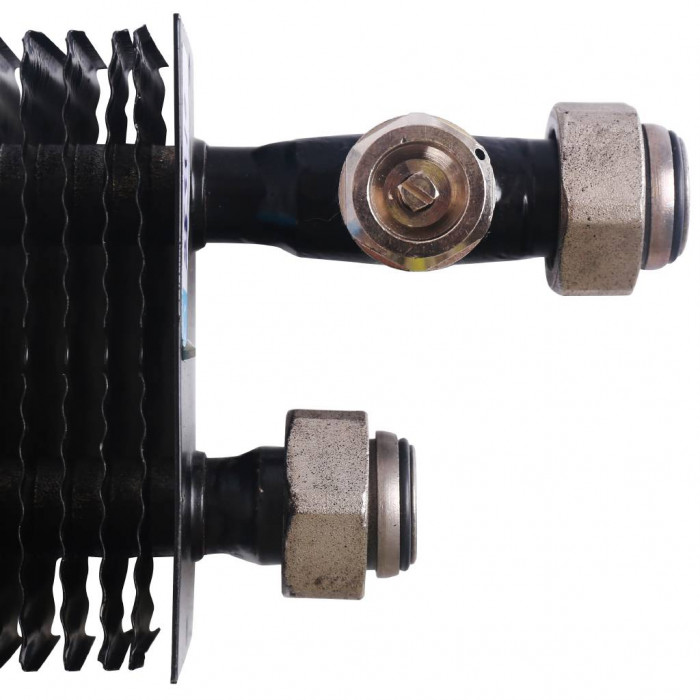

Теплообменник конвектора состоит из медной бесшовной трубы (или нескольких труб в зависимости от типоразмера), объединенных коллекторами. На трубах имеются алюминиевые пластины, что увеличивает поверхность теплообмена. В систему внедрены латунные штуцеры с накидной гайкой G3/4” для соединения теплообменника с запорно-регулирующей арматурой, а также малогабаритный воздуховыпускной кран с резьбой 3/8”.

Декоративная решетка и установка

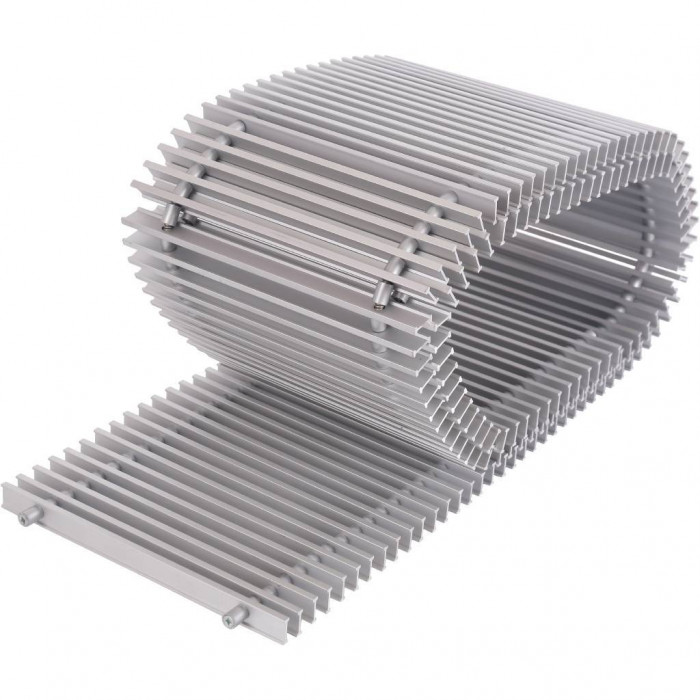

Декоративная решетка состоит из поперечных алюминиевых профилей, которые стянуты через втулки с помощью пружины из нержавеющей стали. Это позволяет сворачивать решетку в рулон при необходимости обслуживания. Ширина профилей и расстояние между ними составляет 9 мм, что обеспечивает живое сечение решетки не менее 75%. Для предотвращения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины.

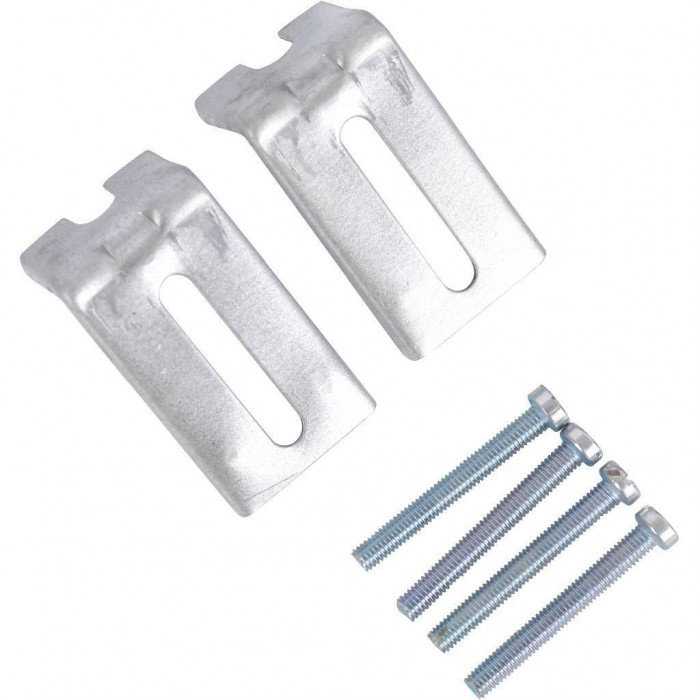

Установка конвектора STOUT SCN осуществляется в канал внутри пола. Прибор выравнивается до уровня поверхности пола с помощью регулировочных винтов и закрепляется штатными ножками. Конвектор работает по принципу свободной конвекции. Холодный воздух опускается через решетку в канал между стенкой корпуса и теплообменником, нагревается и выходит обратно через другую часть решетки.
