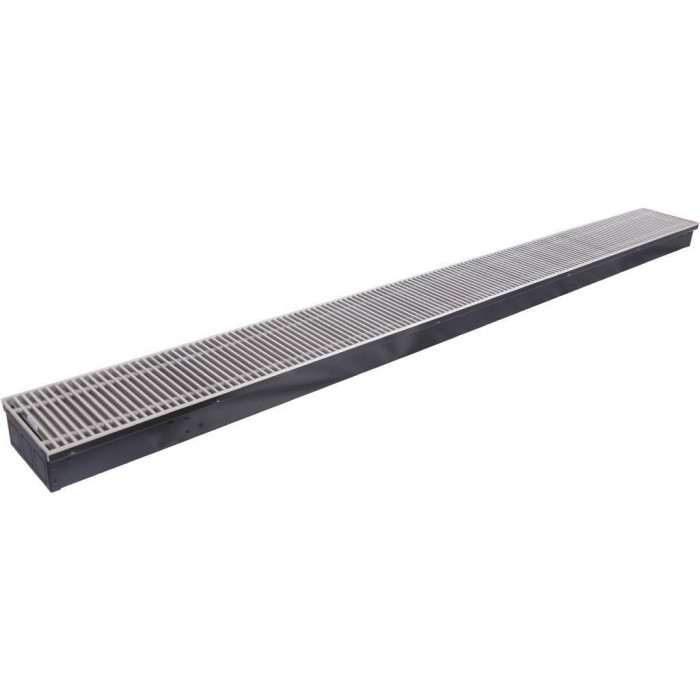

STOUT Конвектор внутрипольный SCN 80.190.2000 (Решётка роликовая, анодированный алюминий)

Внутрипольный Конвектор STOUT: Основные Характеристики

Внутрипольный конвектор STOUT SCN 80.190.2000 предназначен для использования в системах водяного отопления жилых и общественных зданий. Этот прибор монтируется в пол и отлично подходит для установки у витражного остекления, предотвращая проникновение холодного воздуха от окон. Конвектор работает на основе принципа свободной конвекции, что делает его эффективным и надежным решением для отопления помещений.

Основные характеристики конвектора включают следующие параметры:

- Бренд: STOUT
- Страна: Россия
- Цвет: черный
- Материал корпуса: анодированный алюминий
- Глубина: 80 мм
- Область применения: для дома, для квартиры
- Стандарт подводки: 3/4 дюйма
- Максимальная температура теплоносителя: 130°C
- Материал теплообменника: алюминий, медь
- Тип рамки: U-образная
- Тип решетки: роликовая
- Подключение конвектора: правое
- Ширина: 190 мм
- Длина: 2000 мм
- Тип внутрипольного конвектора: конвектор с естественной вентиляцией

Структура и Конструкция Конвектора STOUT

Конвектор STOUT типа SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из листовой оцинкованной стали с толщиной 1 мм и покрыт черной порошковой эмалью. По верхним краям корпуса встроена рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения к трубопроводам системы отопления.

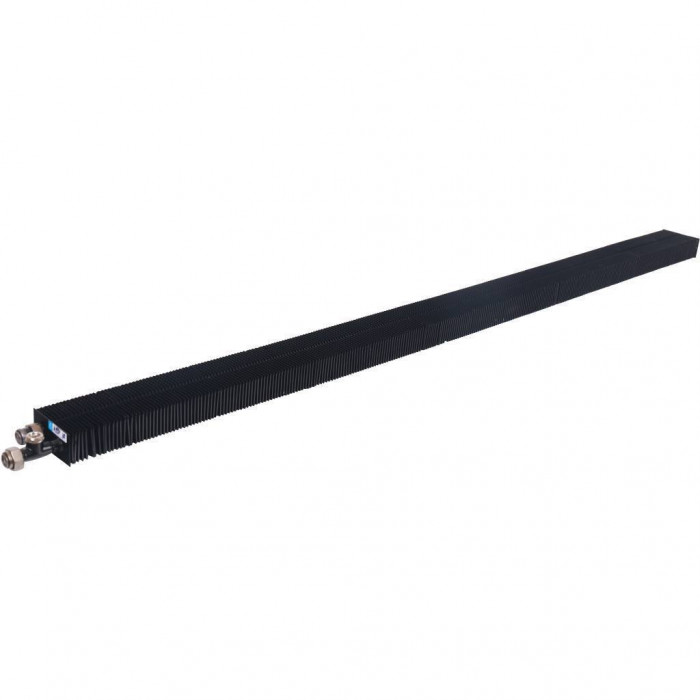

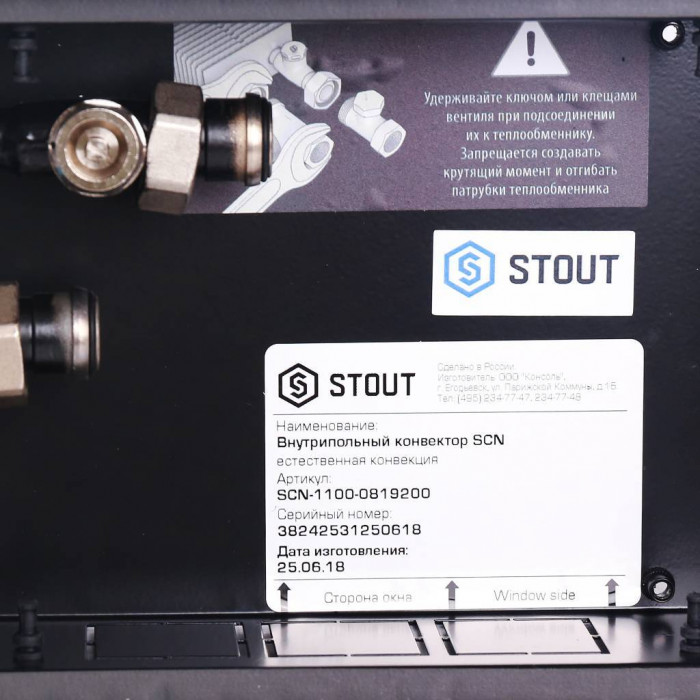

Теплообменник представляет собой круглую медную бесшовную трубу или несколько труб, объединенных коллекторами, с оребрением из вертикально расположенных алюминиевых пластин. К концам трубы или коллектора припаяны латунные штуцеры с накидной гайкой G3/4” для соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен небольшой воздуховыпускной кран с резьбой 3/8”.

Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%.

Установка и Принцип Работы Конвектора STOUT

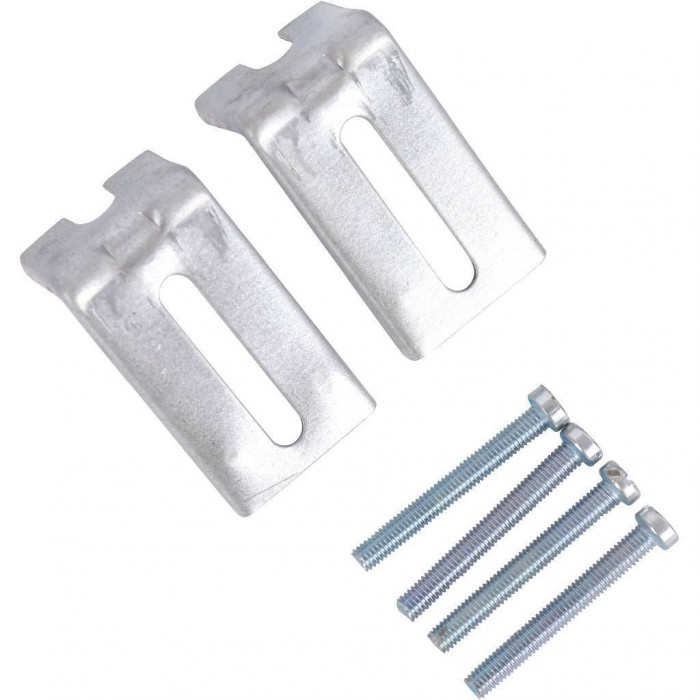

Для предотвращения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола с помощью регулировочных винтов и закрепляется штатными ножками.

Принцип работы внутрипольного конвектора основывается на свободной конвекции. Воздух из помещения опускается через решетку в продольный канал между стенкой корпуса и теплообменником. Затем, нагретый воздух поднимается вверх через другую часть решетки, обеспечивая равномерное отопление помещения.
