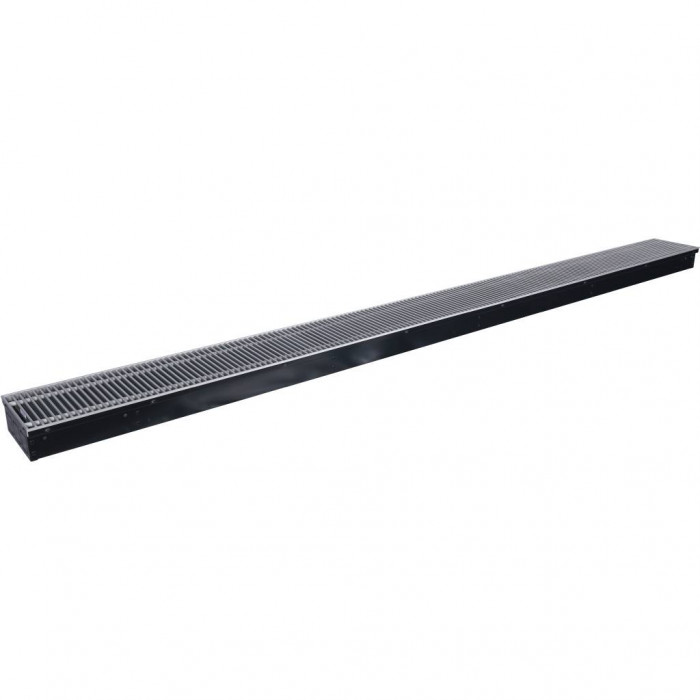

STOUT Конвектор внутрипольный SCN 80.190.2400 (Решётка роликовая, анодированный алюминий)

Внутрипольный конвектор от STOUT: основные особенности

Внутрипольный конвектор STOUT SCN 80.190.2400 представляет собой отопительный прибор конвективного типа, который встраивается в конструкцию пола. Он идеально подходит для систем водяного отопления жилых и общественных зданий. Установка данного конвектора возле витражного остекления позволяет не нарушать эстетику помещения и защищать от воздуха, ниспадающего от окон.

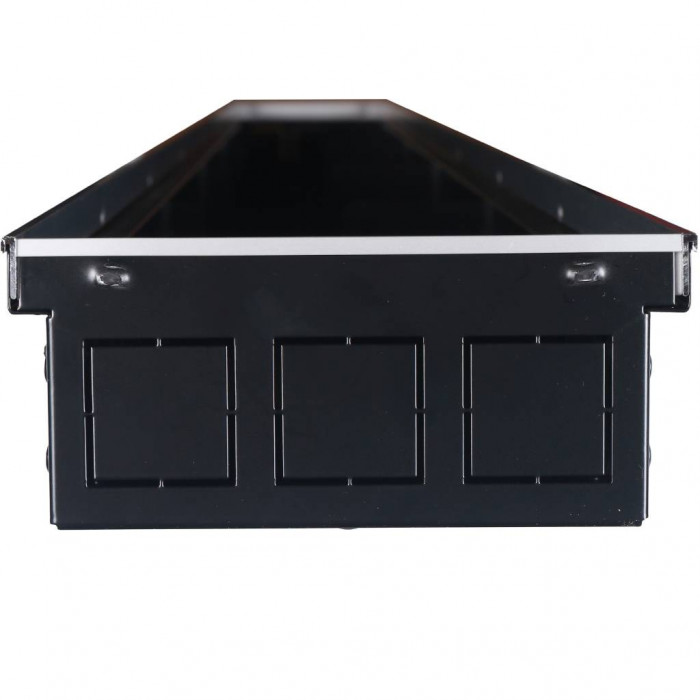

Конвектор от STOUT состоит из нескольких компонентов: корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. Верхняя часть корпуса оснащена рамкой для установки декоративной решетки. Для подключения конвектора к трубопроводам отопительной системы в стенках корпуса предусмотрены специальные отверстия.

Подробная конструкция теплообменника и решетки

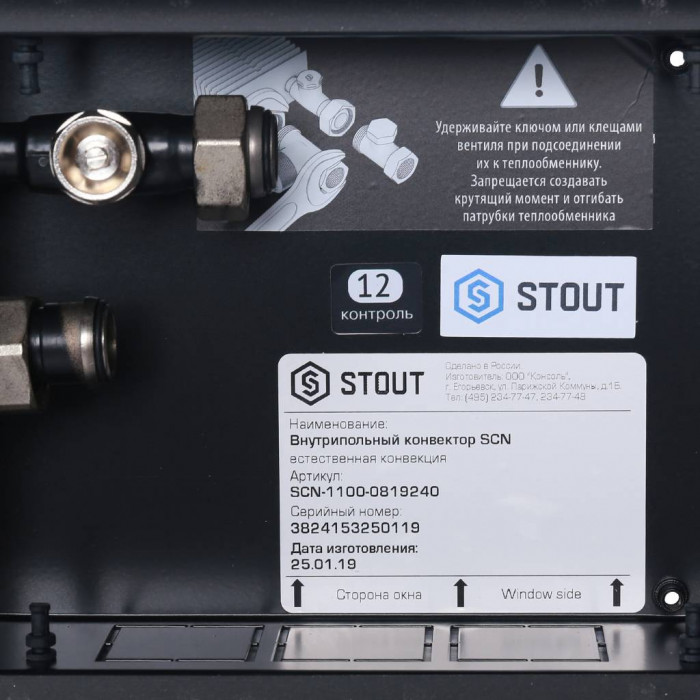

Теплообменник выполнен из медных бесшовных труб с оребрением из алюминиевых пластин. В зависимости от типоразмера, теплообменник может состоять из нескольких труб, объединенных коллекторами. Концы труб припаяны к латунным штуцерам с накидной гайкой G3/4” для соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8”.

Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Это позволяет сворачивать решетку в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними обеспечивают живое сечение решетки не менее 75%, что гарантирует оптимальное прохождение воздуха.

Особенности установки и работы

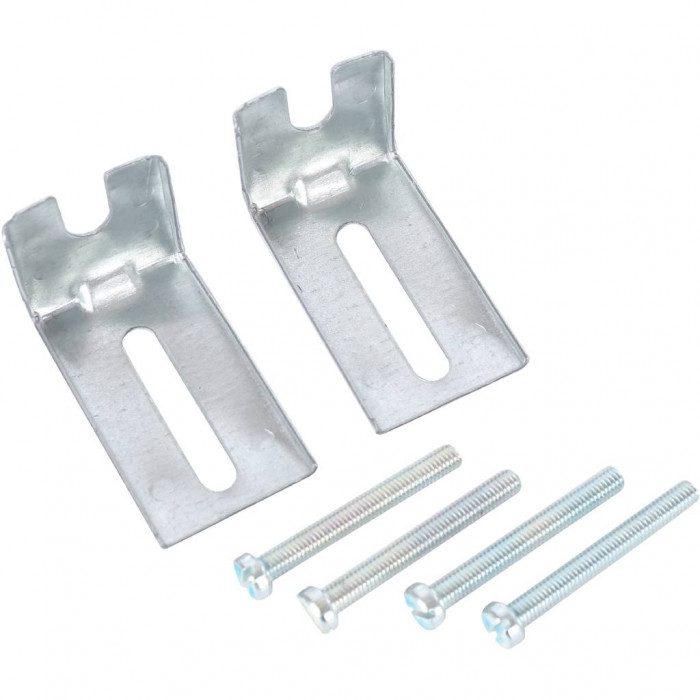

Для предотвращения шума и вибраций при перемещении решетки на периметре рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается по поверхности пола при помощи регулировочных винтов и закрепляется штатными ножками.

Внутрипольный конвектор STOUT работает по принципу свободной конвекции. Опускаясь через часть решетки в продольный канал между стенкой корпуса и теплообменником, воздух нагревается и выходит вверх через другую часть решетки. Это обеспечивает эффективное и равномерное распределение тепла в помещении.

Основные характеристики товара: бренд – STOUT, страна производства – Россия, цвет – черный, материал корпуса – анодированный алюминий, глубина – 80 мм, область применения – для дома и квартиры, стандарт подводки – 3/4 дюйма, максимальная температура теплоносителя – 130°C, материал теплообменника – алюминий и медь, тип рамки – U-образная, тип решетки – роликовая, подключение конвектора – правое, ширина – 190 мм, длина – 2400 мм. Тип внутрипольного конвектора – конвектор с естественной вентиляцией.
