STOUT Конвектор внутрипольный SCN 80.240.1000 (Решётка роликовая, анодированный алюминий)

Введение

Внутрипольный конвектор STOUT типа SCN — это отопительный прибор, встроенный в конструкцию пола. Он предназначен для использования в системах водяного отопления жилых и общественных зданий. Конвектор можно устанавливать у витражного остекления, не нарушая эстетики помещения и защищая людей от ниспадающего от окон холодного воздуха.

Характеристики и состав

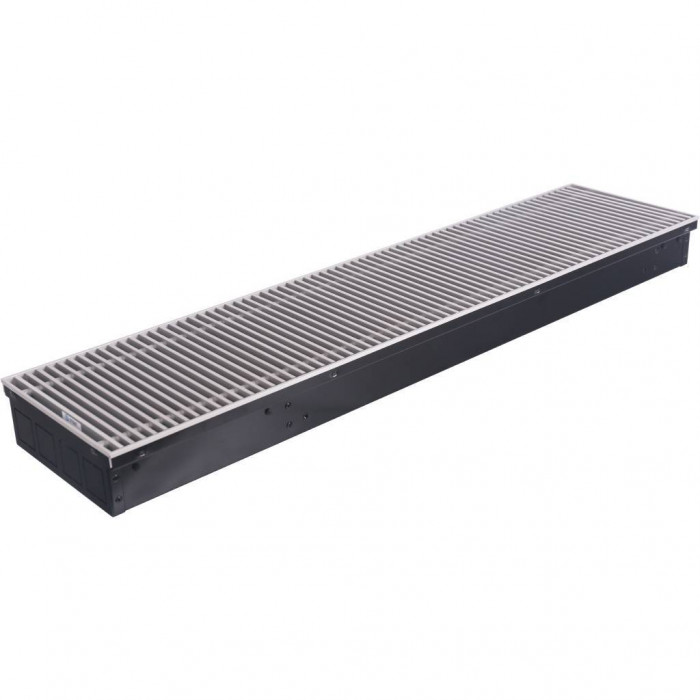

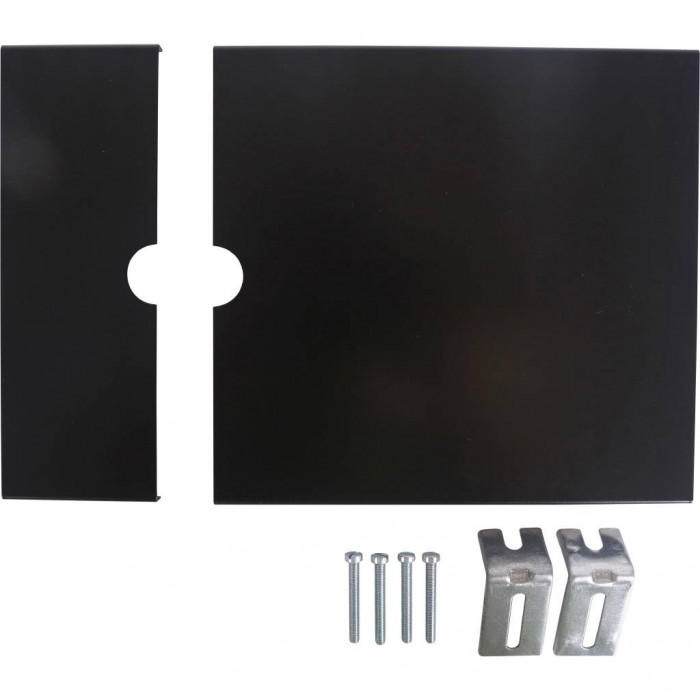

Конвектор типа SCN включает корпус, теплообменник, декоративную решетку и монтажный комплект. Корпус изготовлен из анодированного алюминия толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю запрессована U-образная рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения к трубопроводам системы отопления.

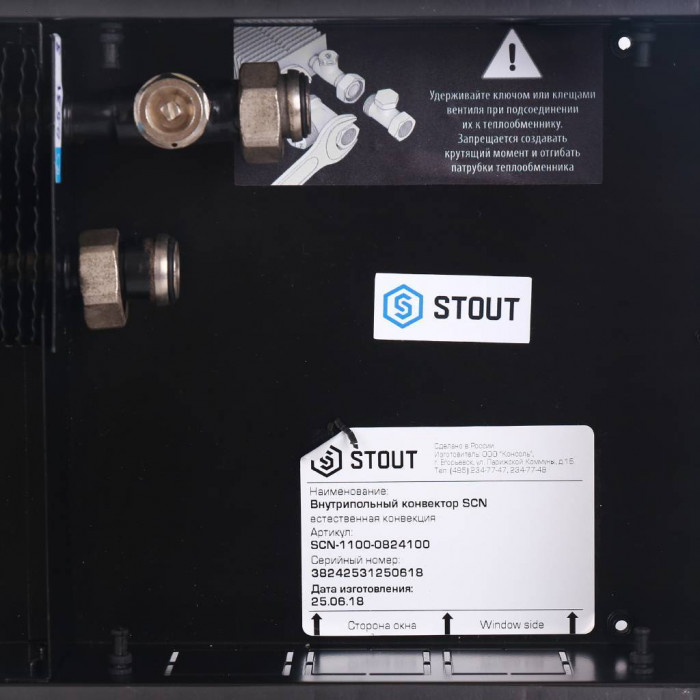

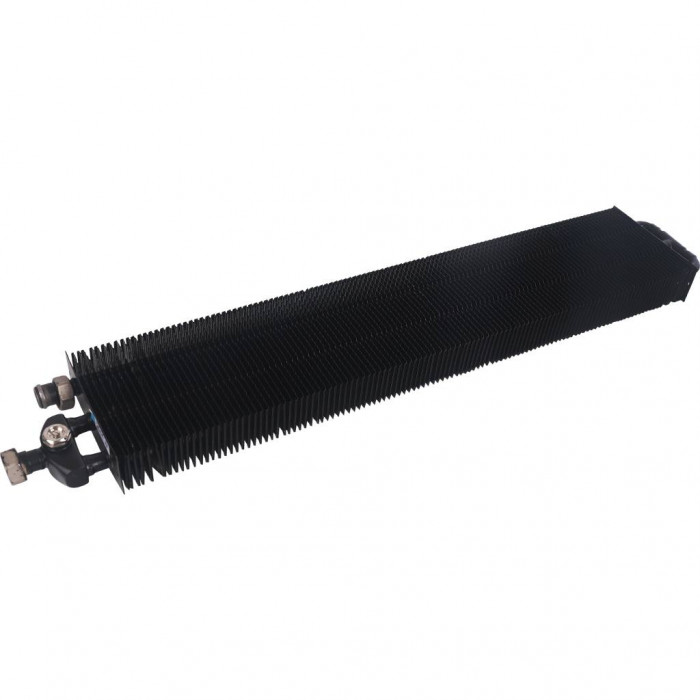

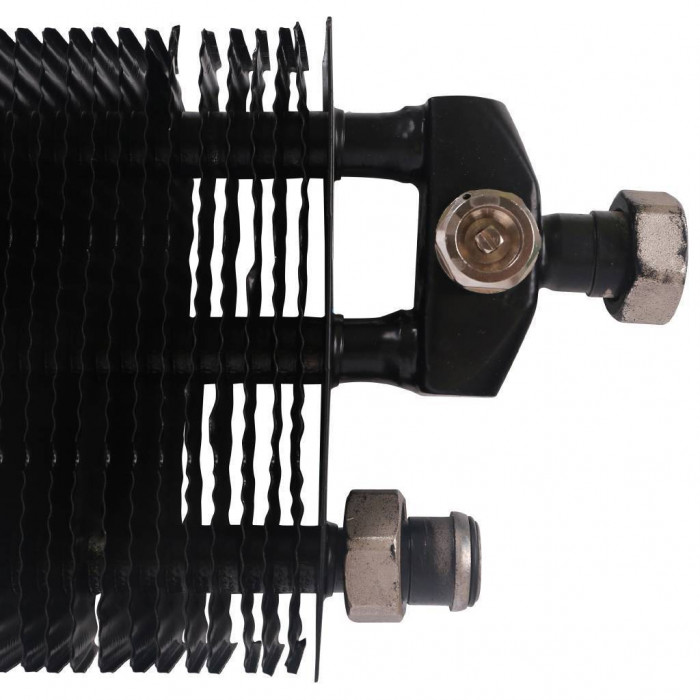

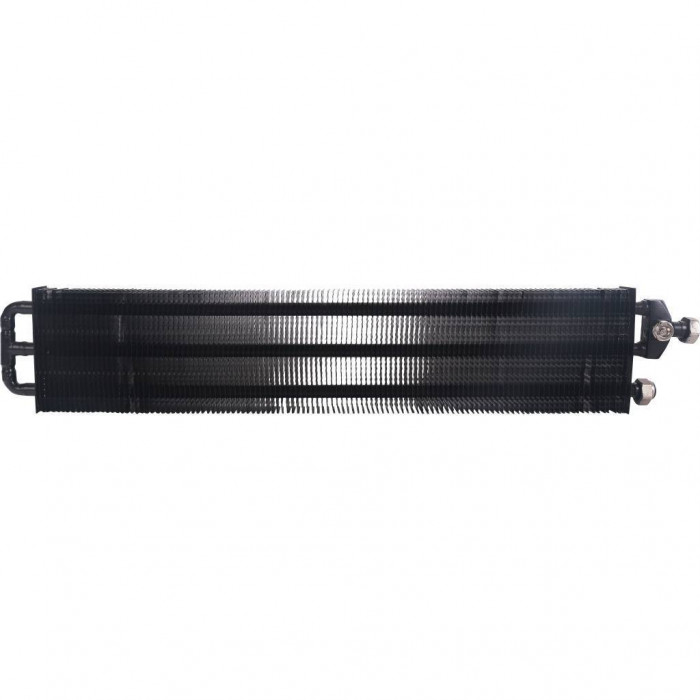

Теплообменник состоит из круглых медных бесшовных труб с оребрением из гофрированных алюминиевых пластин. К трубам припаяны латунные штуцеры с накидной гайкой G3/4" для соединения с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8".

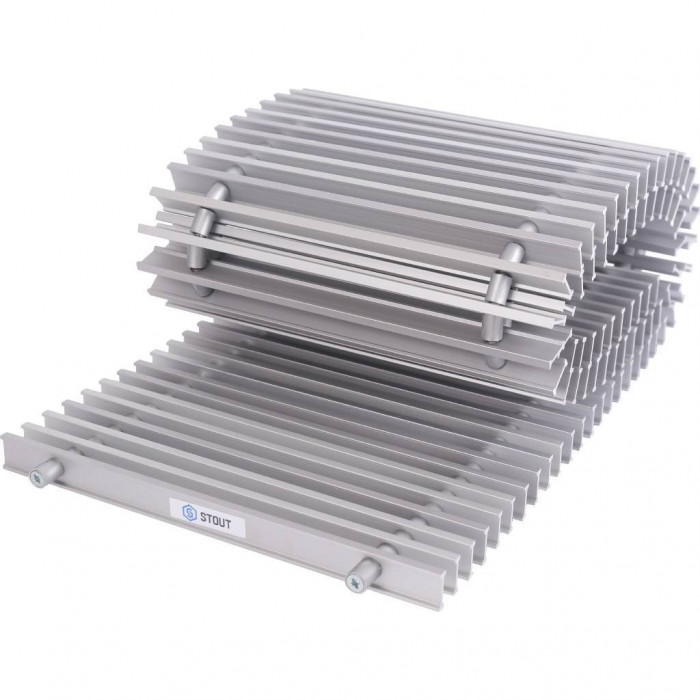

Декоративная решетка сделана из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Конструкция решетки позволяет сворачивать ее в рулон при обслуживании. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. По периметру рамки вклеена полоска из пористой резины для предотвращения шума при перемещении и вибрации решетки.

Технические параметры и принцип работы

Конвектор SCN имеет следующие технические параметры: ширина 240 мм, длина 1000 мм, глубина 80 мм. Материал теплообменника — медь и алюминий. Конвектор с естественной вентиляцией работает при максимальной температуре теплоносителя 130°C. Подключение правое, стандарт подводки 3/4 дюйма.

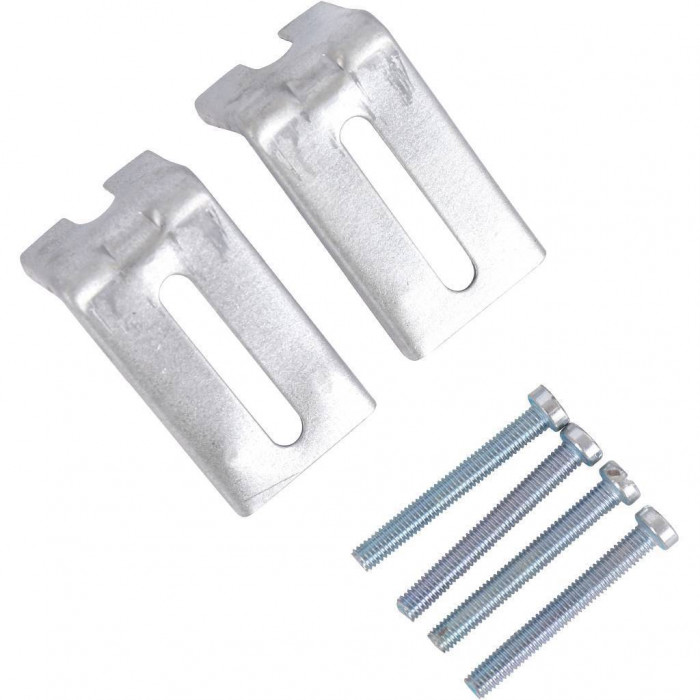

Конвектор устанавливается в канал внутри пола, выравнивается регулировочными винтами и закрепляется штатными ножками. Работает по принципу свободной конвекции: воздух помещения опускается через одну часть решетки в продольный канал между стенкой корпуса и теплообменником, нагревается и выходит через другую часть решетки.

Внутрипольный конвектор STOUT идеально подходит для дома и квартиры, сочетая высокую эффективность, эстетичность и удобство эксплуатации.
