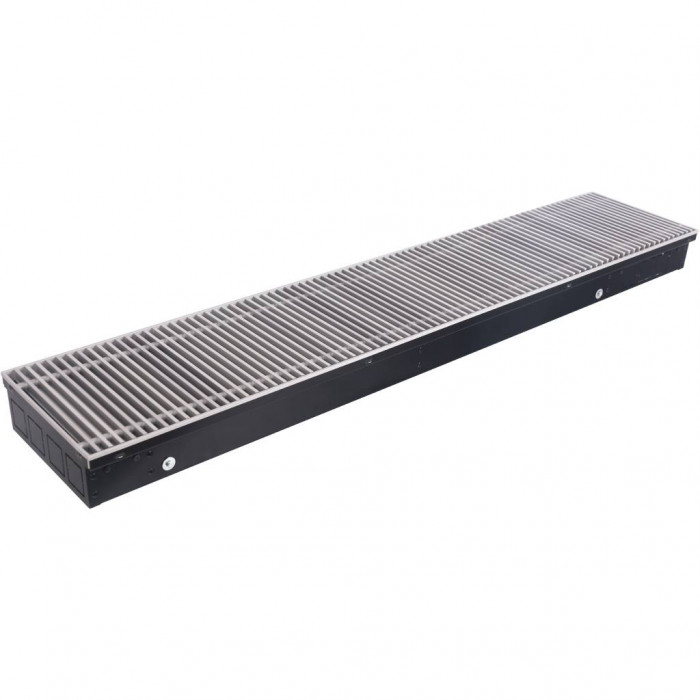

STOUT Конвектор внутрипольный SCN 80.240.1200 (Решётка роликовая, анодированный алюминий)

Общие характеристики внутрипольного конвектора STOUT

Внутрипольный конвектор STOUT SCN 80.240.1200 – это отопительный прибор, предназначенный для установки в пол и использования в системах водяного отопления. Данный конвектор устанавливается в жилых и общественных зданиях, идеально подходя для домов и квартир. Его основное назначение – защита людей от холодных потоков воздуха, нисходящих от окон с витражным остеклением, без ущерба для эстетики помещения.

Страна-производитель конвектора – Россия. Его корпус выполнен из листового анодированного алюминия, окрашенного в черный цвет. Глубина устройства составляет 80 мм, ширина – 240 мм, а длина – 1200 мм. Такое устройство конвектора позволяет его монтировать в пол, делая его незаметным в интерьере.

Конструкция и материалы конвектора

Конвектор типа SCN состоит из нескольких основных компонентов: корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из анодированного алюминия. По верхнему краю корпуса располагается U-образная рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления, стандарт подключения – 3/4 дюйма.

Теплообменник устройства состоит из круглой медной бесшовной трубы диаметром 3/4 дюйма или нескольких труб, объединенных коллекторами. Они оборудованы оребрением из алюминиевых пластин, которые размещены вертикально. Концы труб снабжены латунными штуцерами для соединения с запорно-регулирующей арматурой. На штуцерах, предназначенных для подвода теплоносителя, установлен малогабаритный воздуховыпускной кран с резьбой 3/8 дюйма. Максимальная температура теплоносителя, при которой работает конвектор, составляет 130°C.

Принцип работы конвектора STOUT SCN

Работа конвектора STOUT SCN основана на принципе свободной конвекции. Холодный воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником. Затем, нагреваясь, воздух поднимается вверх через другую часть решетки. Такая конструкция обеспечивает равномерное распределение тепла по всей комнате.

Декоративная решетка конвектора выполнена из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция позволяет свернуть решетку в рулон для удобного обслуживания устройства. Ширина профилей и расстояние между ними обеспечивают живое сечение решетки не менее 75%, что способствует эффективной работе конвектора.

Для предотвращения шума при работе устройства, по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в подготовленный канал внутри пола, выравнивается по уровню с поверхностью пола с помощью регулировочных винтов и закрепляется с использованием штатных ножек.

В итоге, внутрипольный конвектор STOUT SCN 80.240.1200 является высокоэффективным и эстетичным решением для систем водяного отопления, обеспечивающим комфорт и оптимальный микроклимат в помещении.
