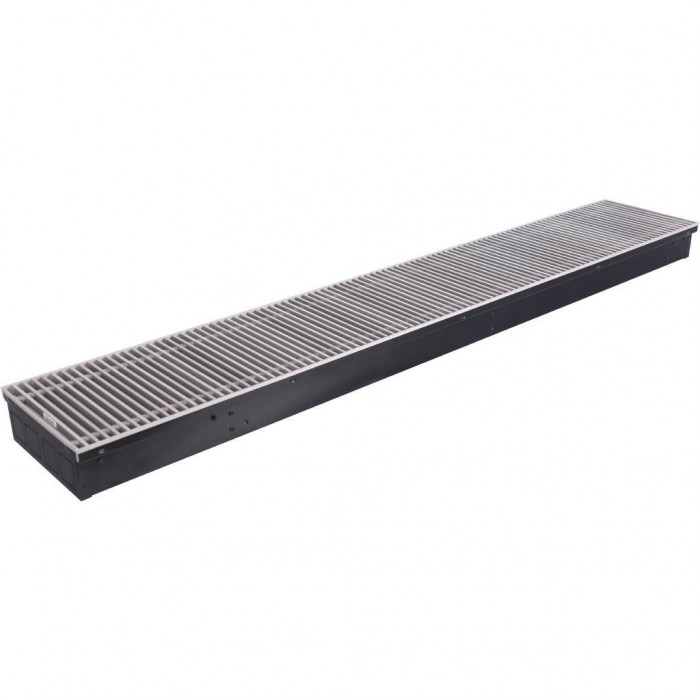

STOUT Конвектор внутрипольный SCN 80.240.1400 (Решётка роликовая, анодированный алюминий)

STOUT Конвектор внутрипольный SCN 80.240.1400: Основные характеристики

STOUT Конвектор внутрипольный SCN 80.240.1400 – это отопительный прибор конвективного типа. Он встраивается в конструкцию пола и предназначен для использования в системах водяного отопления жилых и общественных зданий. Бренд STOUT, страна-производитель Россия, и корпус выполнен из анодированного алюминия черного цвета. Максимальная температура теплоносителя достигает 130°C, а размеры конвектора составляют 80 мм в глубину, 240 мм в ширину и 1400 мм в длину.

Этот конвектор имеет U-образную рамку и роликовую решетку, изготовленную из поперечных алюминиевых профилей. Подключение конвектора правое, а стандарт подводки составляет 3/4 дюйма. Применение возможно как в доме, так и в квартире. Материал теплообменника выполнен из алюминия и меди, что обеспечивает высокую эффективность работы.

Конструкция и Комплектующие

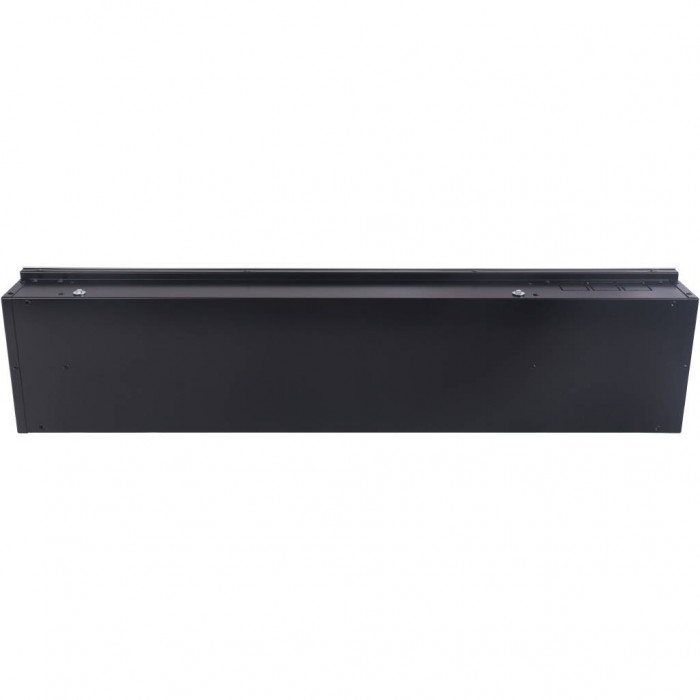

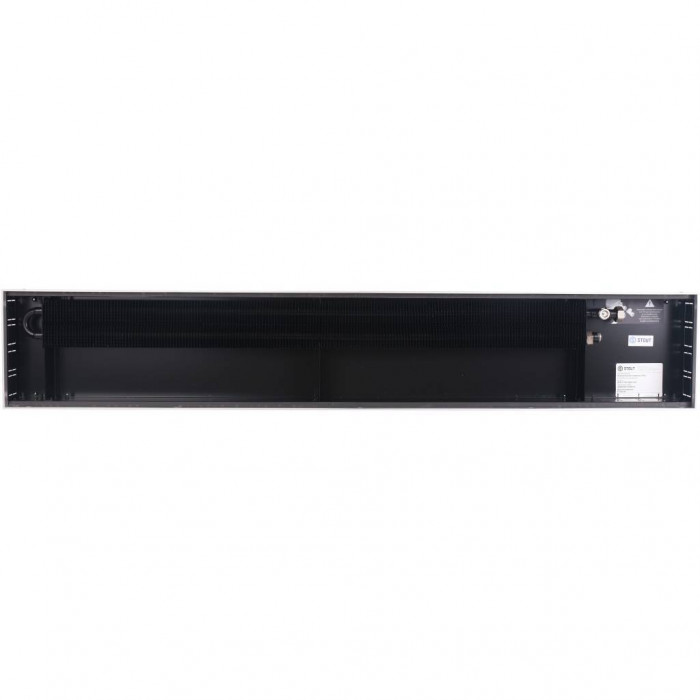

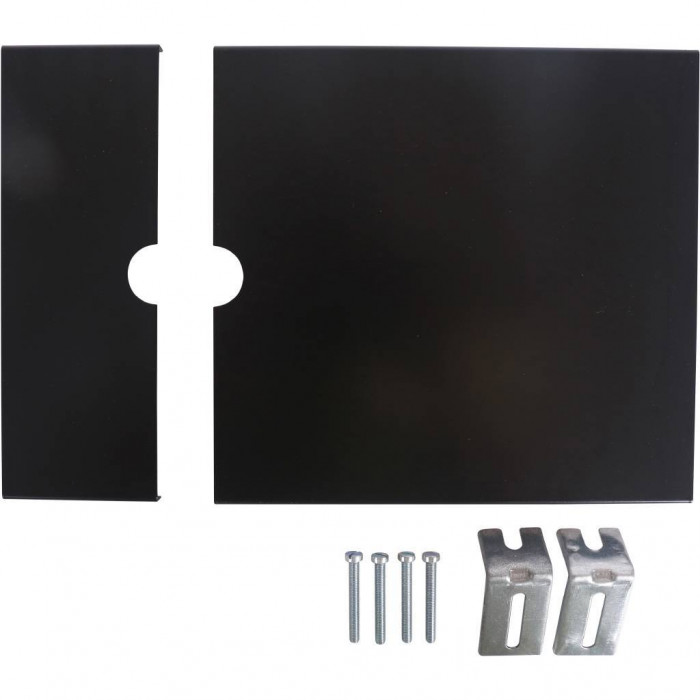

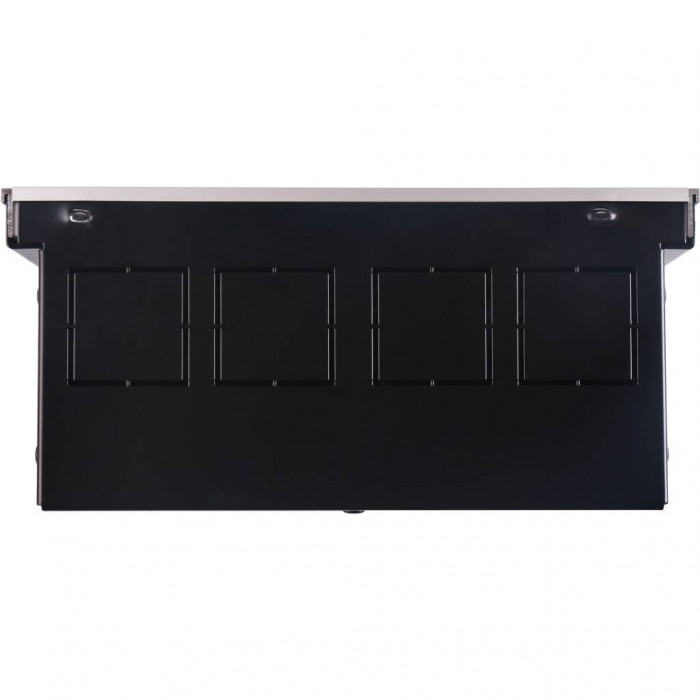

Конвектор включает в себя корпус, теплообменник, декоративную решетку и монтажный комплект. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса запрессована рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.

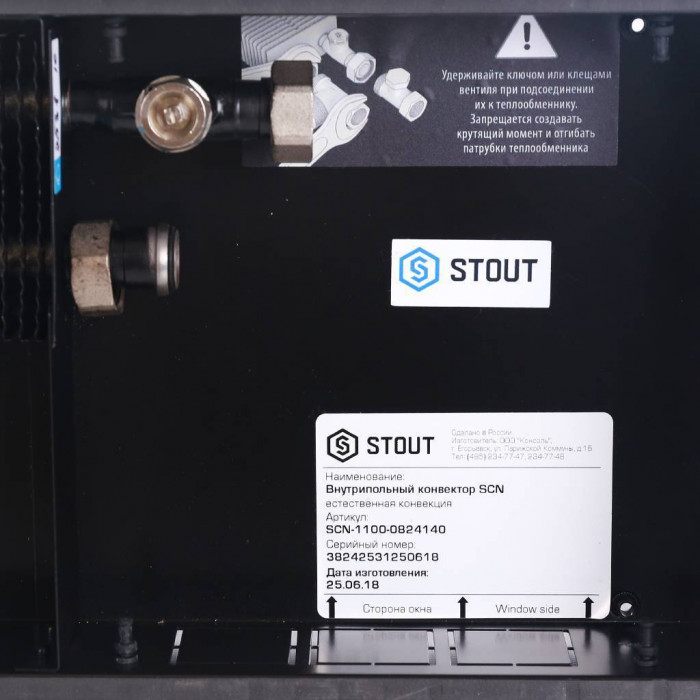

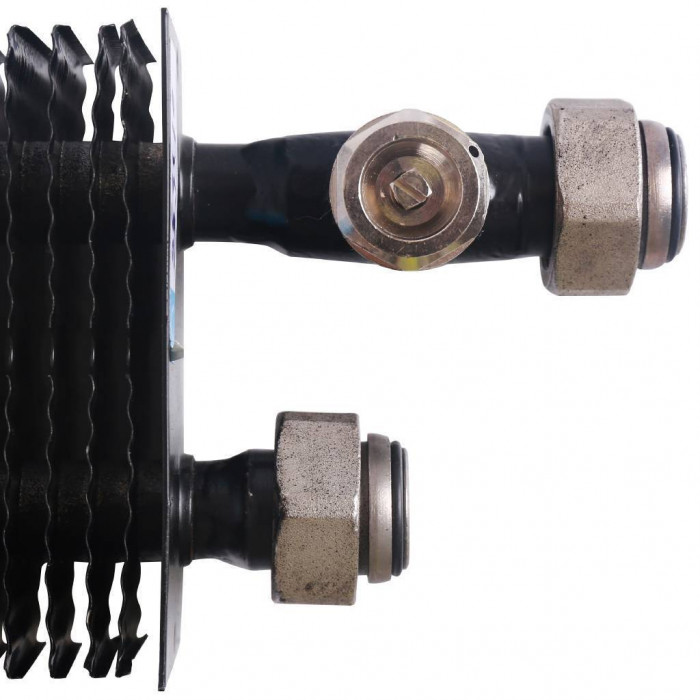

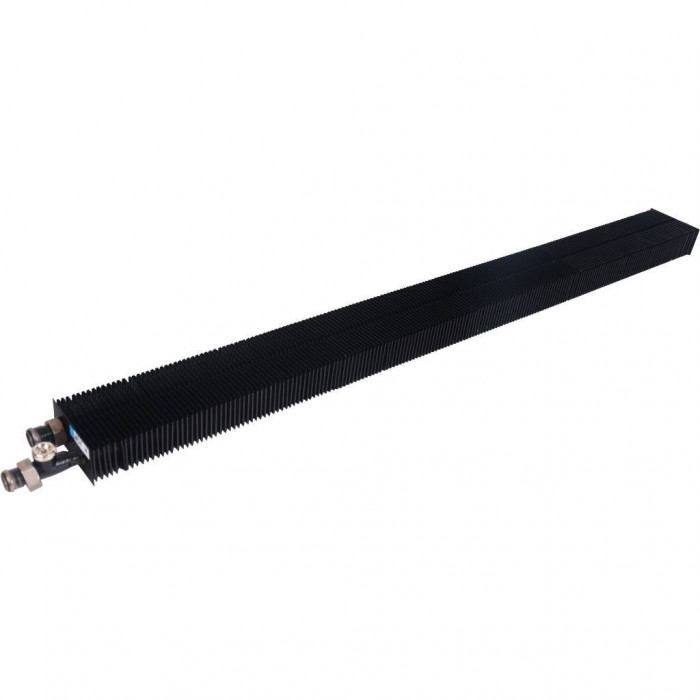

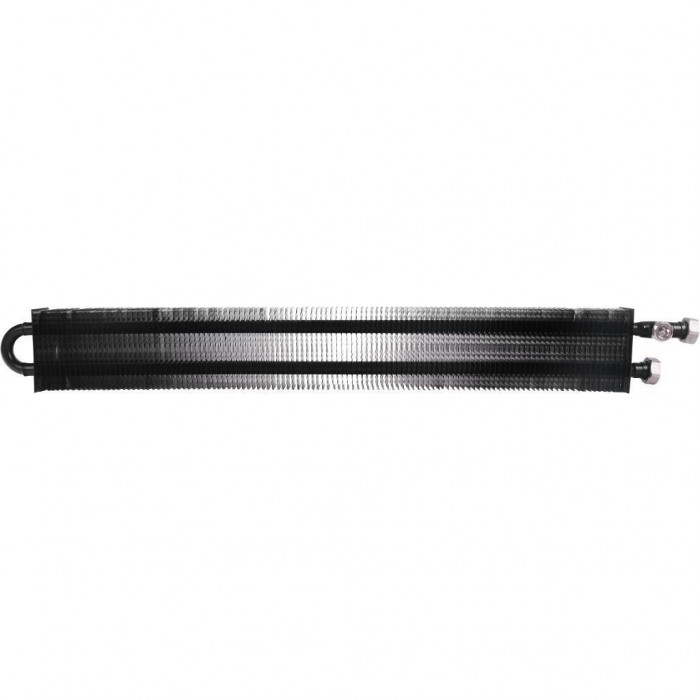

Теплообменник представляет собой круглую медную бесшовную трубу с оребрением из гофрированных алюминиевых пластин. К концам трубы припаяны латунные штуцеры с накидной гайкой G3/4 для соединения теплообменника с запорно-регулирующей арматурой. Также на штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8.

Работа и Установка Конвектора с Естественной Вентиляцией

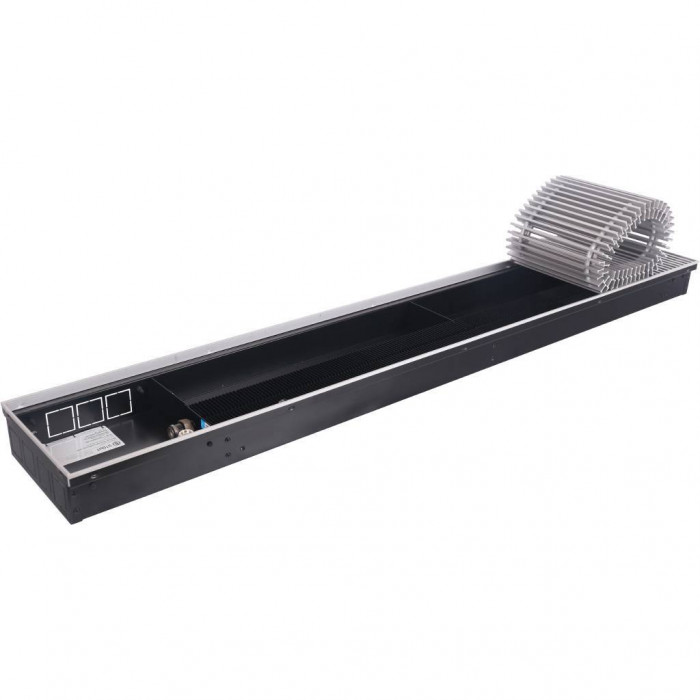

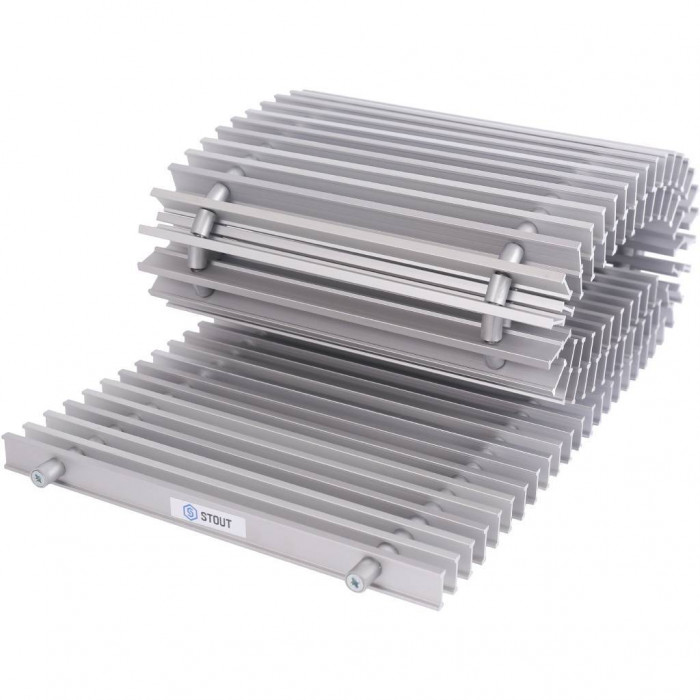

Роликовая декоративная решетка состоит из поперечных алюминиевых профилей, которые стянуты через втулки пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для предотвращения шума и вибрации решетки по периметру рамки вклеена полоска из пористой резины.

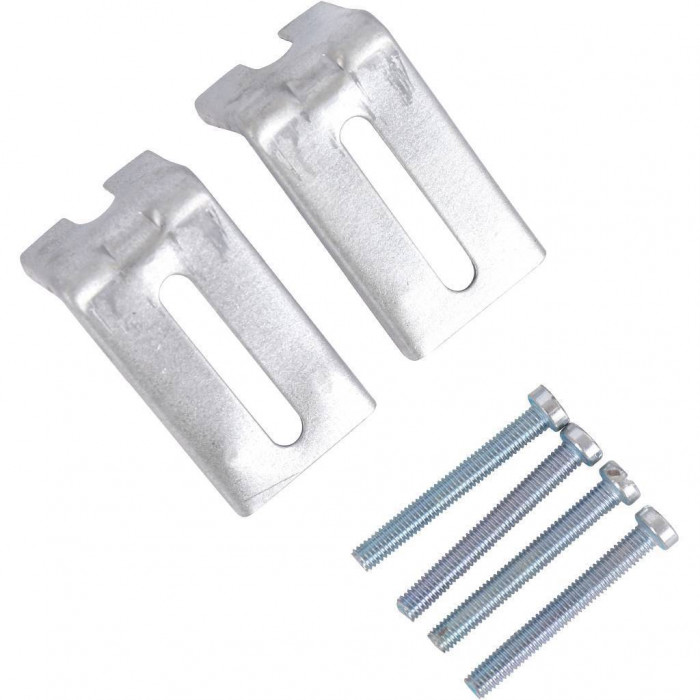

Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола с помощью регулировочных винтов и закрепляется на штатных ножках. Внутрипольный конвектор работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником, затем нагревается и выходит вверх через другую половину решетки, обеспечивая эффективность и комфорт в помещении.
