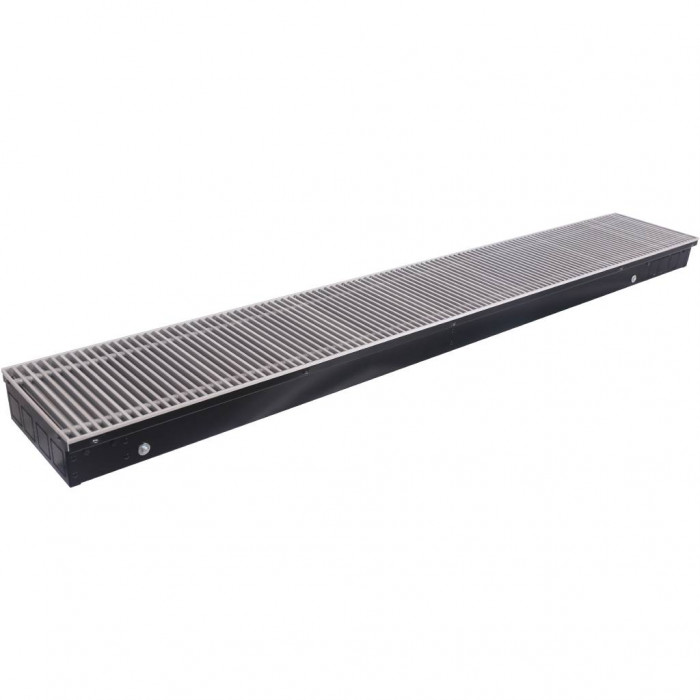

STOUT Конвектор внутрипольный SCN 80.240.1600 (Решётка роликовая, анодированный алюминий)

Описание конвектора STOUT SCN

Конвектор внутрипольный STOUT типа SCN предназначен для установки в конструкции пола. Он используется в системах водяного отопления жилых и общественных зданий. Конвектор можно установить у витражного остекления, не нарушая эстетики помещения и защищая людей от потоков холодного воздуха, исходящих от окон.

Состав и характеристики конвектора

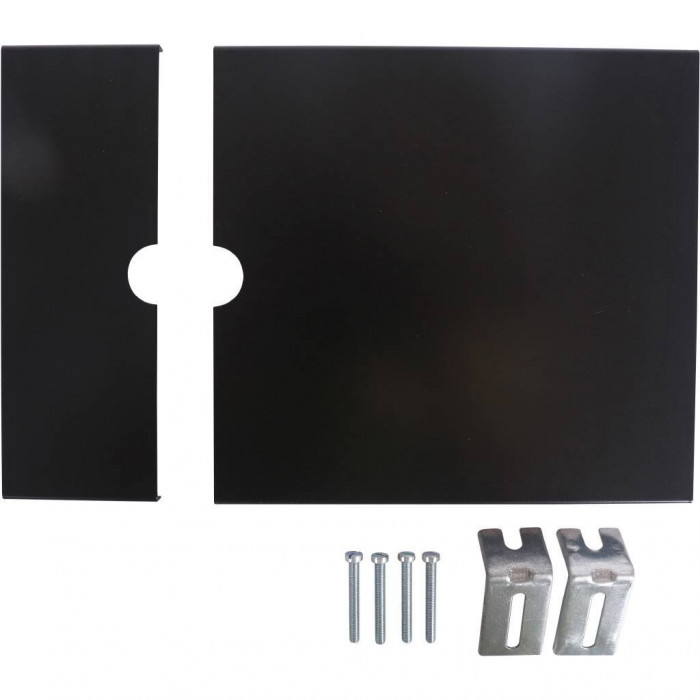

Конвектор SCN состоит из нескольких ключевых элементов: корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус конвектора изготовлен из анодированного алюминия и покрыт черной порошковой эмалью. Его глубина составляет 80 мм, ширина — 240 мм, а длина — 1600 мм. По верхнему краю корпуса располагается рамка U-образной формы для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения прибора к трубопроводам отопительной системы.

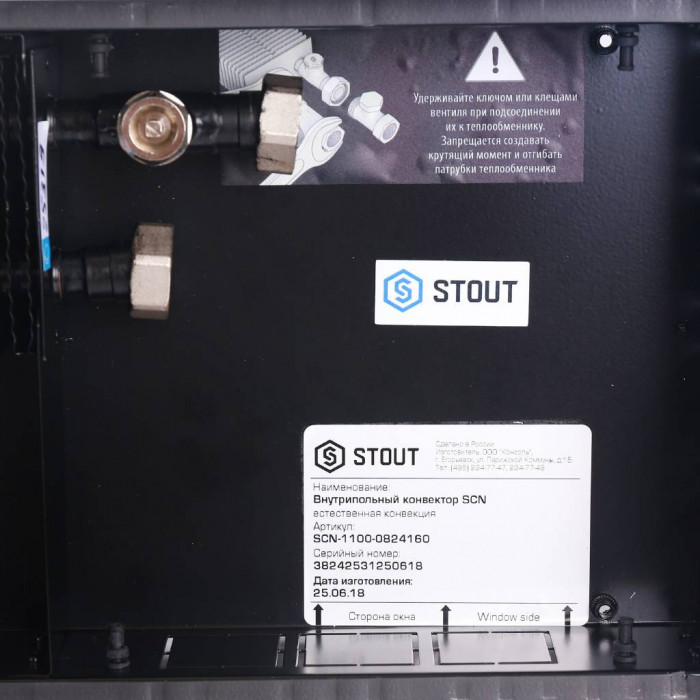

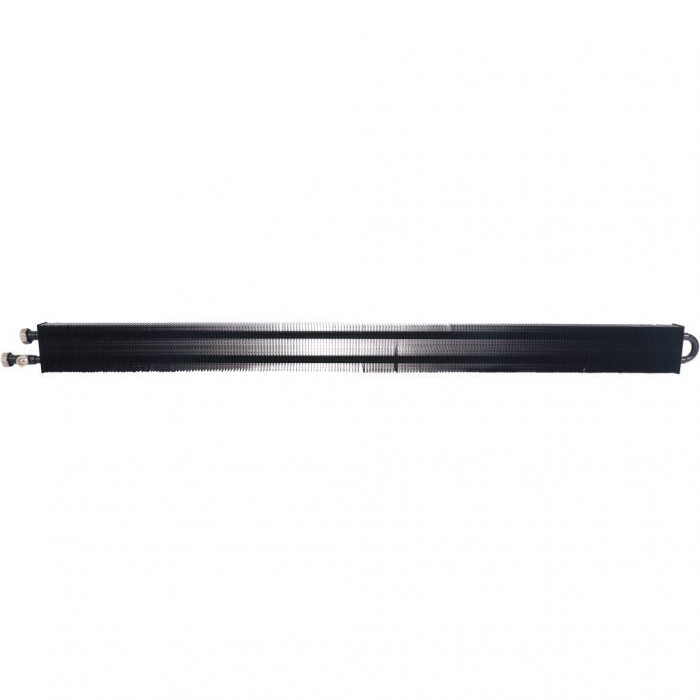

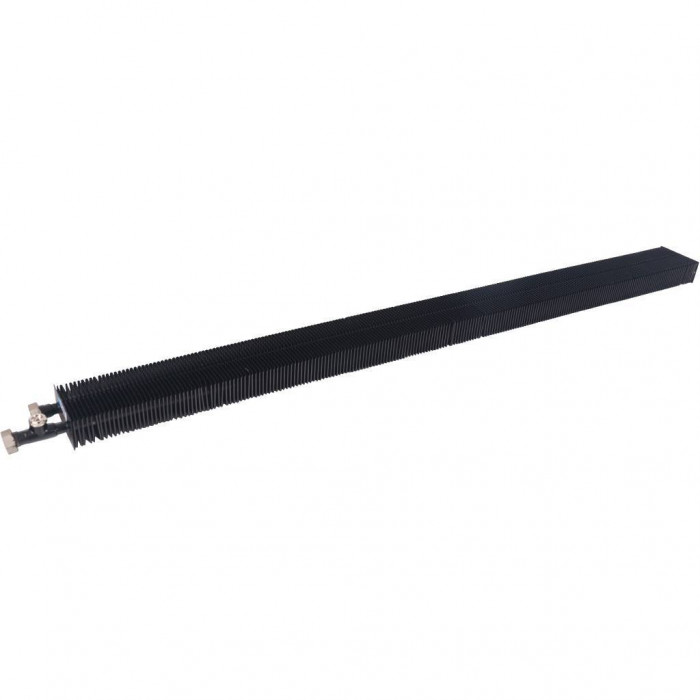

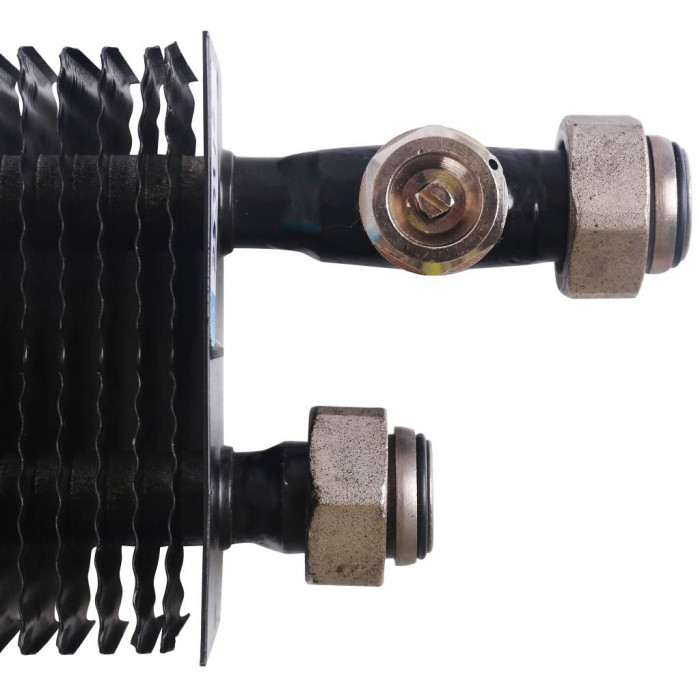

Теплообменник изготовлен из медных бесшовных труб с оребрением из алюминиевых пластин. Медные трубы объединены коллекторами, к которым припаяны латунные штуцеры с накидной гайкой 3/4 дюйма для подключения теплообменника к запорно-регулирующей арматуре. Максимальная температура теплоносителя, которую выдерживает теплообменник, составляет 130 °С. Установленный на штуцере малогабаритный воздуховыпускной кран с резьбой 3/8 дюйма позволяет удалять из системы воздух.

Декоративная решетка и установка конвектора

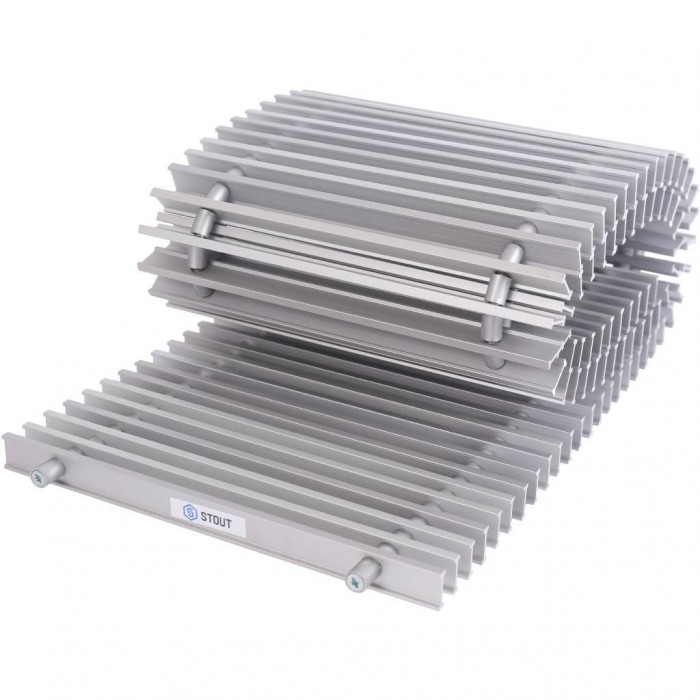

Декоративная решетка изготовлена из поперечных алюминиевых профилей, которые стягиваются пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон для удобства обслуживания конвектора. Ширина профилей и расстояние между ними составляют 9 мм, что обеспечивает живое сечение решетки не менее 75%. Для предотвращения шума при движении и вибрациях решетки по периметру рамки вклеена полоска из пористой резины.

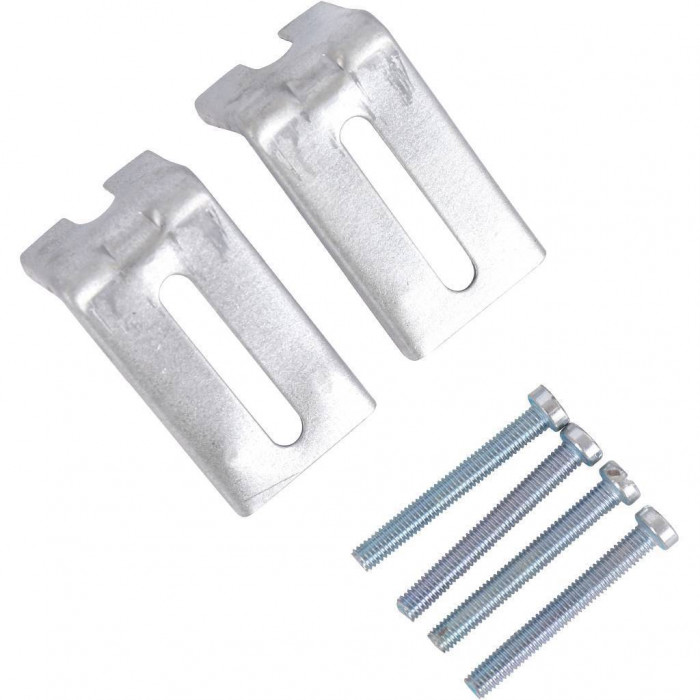

Конвектор монтируется в канал внутри пола и выравнивается вровень с поверхностью пола используя регулировочные винты и штатные ножки. Прибор работает по принципу свободной конвекции. Воздух из помещения проходит через решетку в канал между корпусом и теплообменником, где нагревается и выходит обратно в помещение через другую часть решетки. Это позволяет обеспечивать равномерное и эффективное отопление помещений, будь то дом или квартира.
