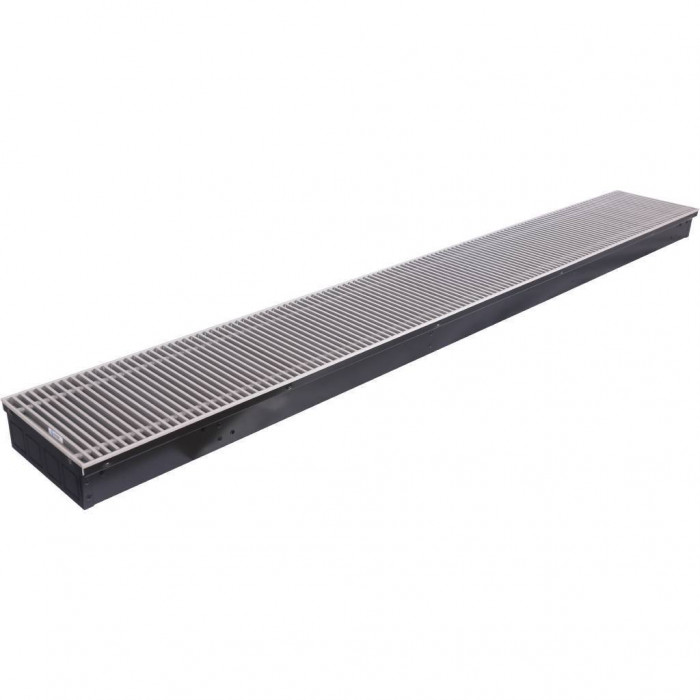

STOUT Конвектор внутрипольный SCN 80.240.1800 (Решётка роликовая, анодированный алюминий)

STOUT Конвектор внутрипольный SCN: Особенности и Применение

Внутрипольный конвектор STOUT типа SCN – это отопительный прибор, который встраивается в пол и используется в системах водяного отопления жилых и общественных зданий. Конвектор может быть установлен у витражного остекления, сохраняя эстетику помещения и защищая людей от потоков холодного воздуха. Основное применение данного устройства – это дома и квартиры.

Основные Характеристики и Конструкция Конвектора

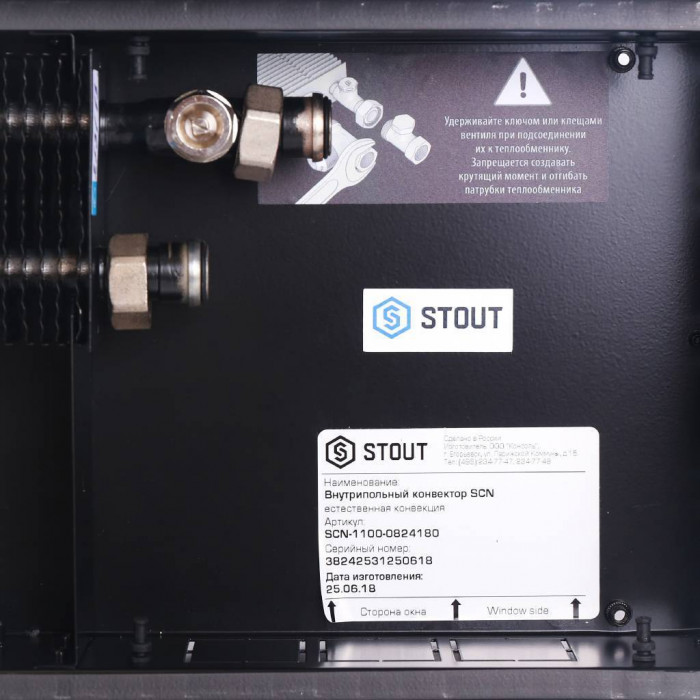

Конвектор типа SCN состоит из нескольких основных элементов: корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из анодированного алюминия и окрашен черной порошковой эмалью. Его глубина составляет 80 мм, ширина – 240 мм, а длина – 1800 мм. Внутри корпуса предусмотрены отверстия для подключения к системе отопления с правой стороны при помощи штуцеров с накидной гайкой размером 3/4 дюйма.

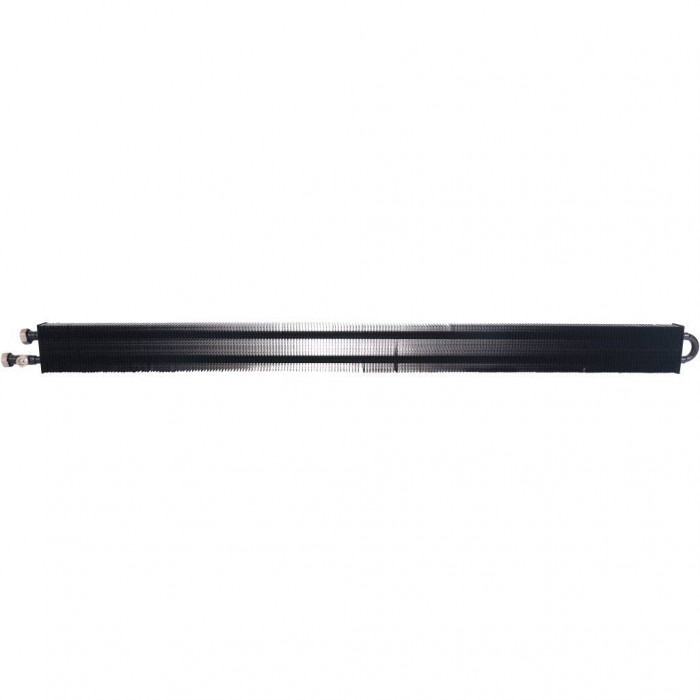

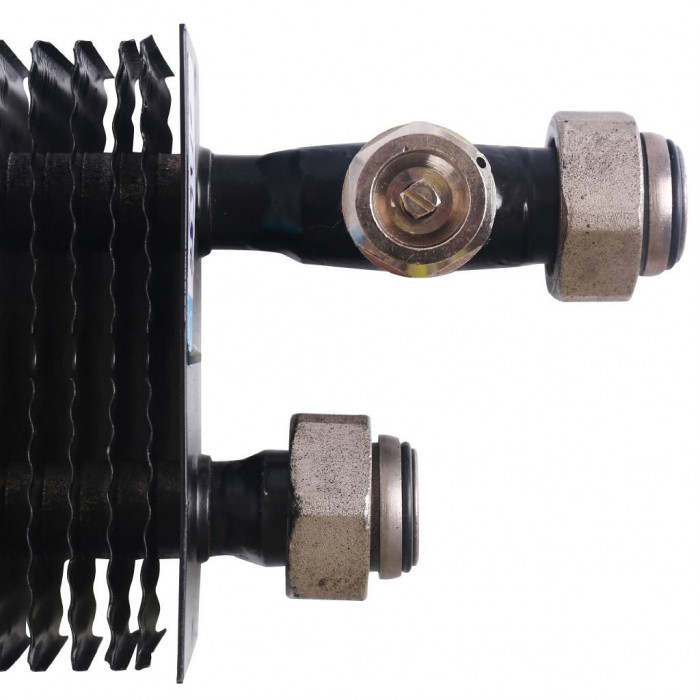

Теплообменник устройства включает в себя круглую медную бесшовную трубу с алюминиевым оребрением. Такая конструкция позволяет эффективно передавать тепловую энергию. Максимальная температура теплоносителя, которую может выдержать устройство, составляет 130°C. Для подключения теплообменника с запорно-регулирующей арматурой предусмотрены латунные штуцеры.

Декоративная решетка выполнена из алюминиевых профилей и стянута через втулки пружиной из нержавеющей стали. Решетка имеет роликовую конструкцию, что обеспечивает свободную сворачиваемость при обслуживании. Ширина профилей и расстояние между ними составляют 9 мм, что обеспечивает высокую пропускную способность – не менее 75% живого сечения.

Установка и Принцип Работы Конвектора

Конвектор устанавливается в канал внутри пола и выравнивается с помощью регулировочных винтов, закрепляемых штатными ножками. Для предотвращения шума при перемещении и вибрации решетки по ее периметру вклеена полоска из пористой резины. U-образная рамка устройства также способствует его устойчивости и надежности.

Работает устройство на основе свободной конвекции. Воздух опускается через одну сторону решетки в продольный канал между стенкой корпуса и теплообменником, нагревается и выходит через другую сторону вверх. Благодаря такой конструкции обеспечивается эффективный и равномерный прогрев помещения.
