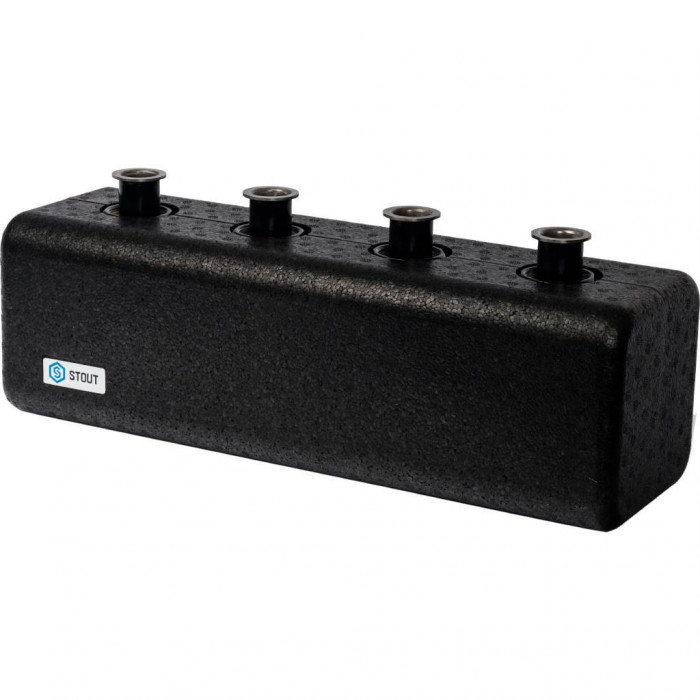

STOUT Стальной распред. коллектор 2 отопит. контура с гидравл. разделителем DN 25

Назначение распределительного коллектора STOUT

Распределительный коллектор STOUT входит в состав групп быстрого монтажа и служит для распределения теплоносителя от источника тепла к системам потребления в здании. Этот коллектор представляет собой основу для соединения всех элементов системы, таких как гидравлические разделители, насосные узлы и другие компоненты. Его модификации позволяют создавать гидромодули в разнообразных конфигурациях. Все элементы коллектора производятся с высокой точностью, что обеспечивает их быстросборность и легкость в установке.

Конструкция и особенности устройства коллектора

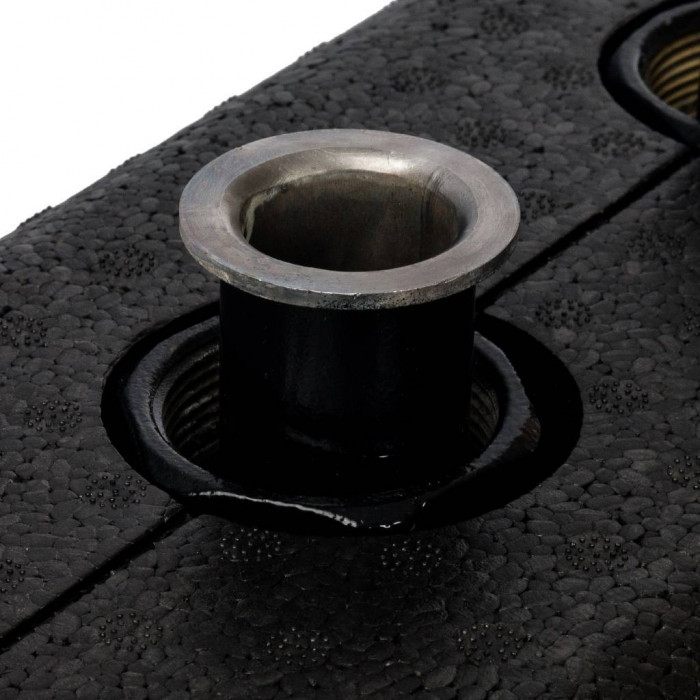

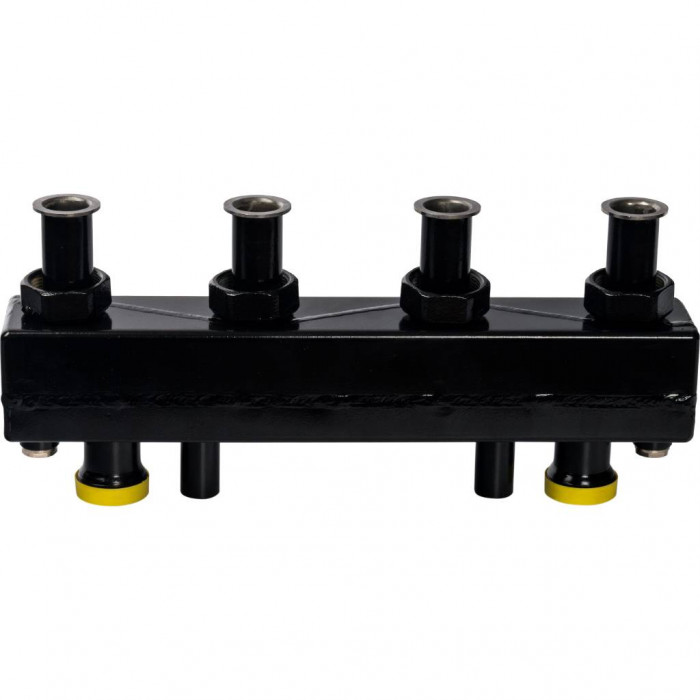

Коллектор изготовлен из стали и имеет прямоугольное сечение. На его верхней и нижней части соосно приварены парные патрубки. Внутри коллектор оборудован перегородками, предназначенными для разделения прямого и обратного потоков теплоносителя и равномерного распределения его между выходными патрубками. Зигзагообразная форма перегородок позволяет компактно расположить патрубки вдоль одной оси коллектора. Модель SDG-0018 оснащена встроенным гидравлическим разделителем и верхними выходными патрубками, что обеспечивает пропорциональное распределение тепловых потоков между первичным и вторичным контурами.

Монтаж и эксплуатация коллектора STOUT

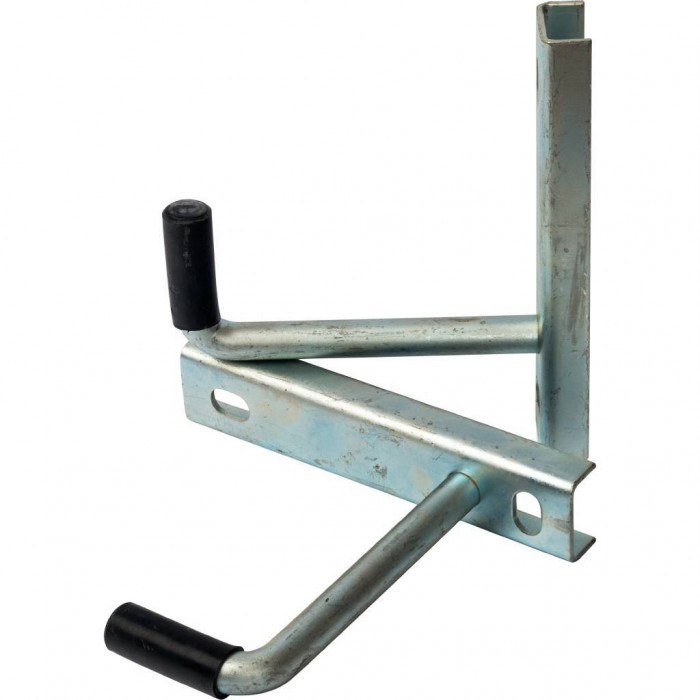

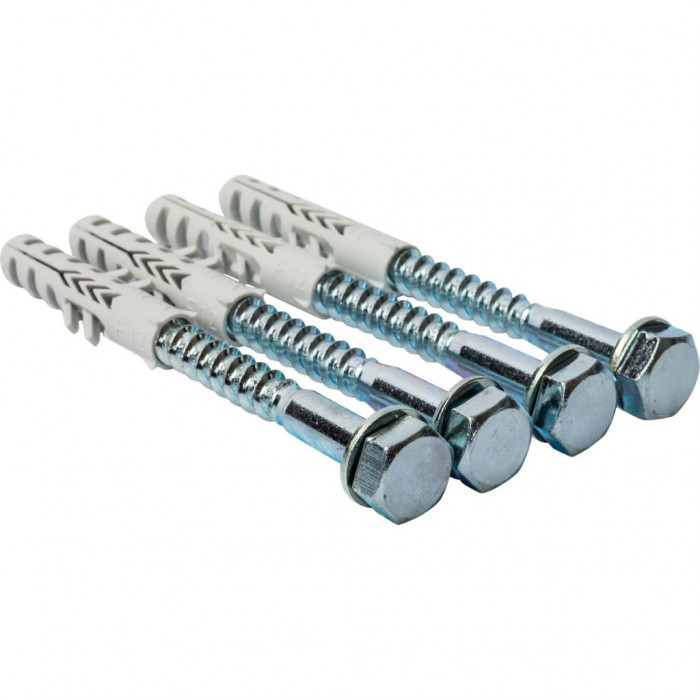

Установка распределительного коллектора должна выполняться квалифицированными специалистами. Коллектор следует использовать при строгом соблюдении давления и температуры, указанных в техническом паспорте изделия. Для крепления к стене используются стандартные кронштейны, входящие в комплект. Рабочая среда для эксплуатации коллектора включает воду и водные растворы гликолей до 30%, что делает его универсальным вариантом для домашнего и квартирного применения. Максимальная рабочая температура теплоносителя составляет 110 °C, а рабочее давление – до 4 бар. Температура транспортировки и хранения изделия может варьироваться от -20 до +50 °C, что обеспечивает его долговечность и надежность в использовании.
