STOUT Стальной распред. коллектор 3 отопит. контура, изоляция DN 25

Назначение коллектора STOUT

Распределительные коллекторы STOUT входят в состав группы быстрого монтажа STOUT. Их основная задача – принимать теплоноситель от источника тепловой энергии и распределять его по системам теплопотребления здания. Такие коллекторы служат основой для соединения гидравлического разделителя, насосных узлов и других элементов.

Модификации коллекторов позволяют создать гидромодули различной конфигурации, обеспечивая гибкость в проектировании систем отопления. Заводская готовность распределительных коллекторов и других элементов существенно упрощает и ускоряет процесс монтажа системы.

Устройство распределительного узла STOUT

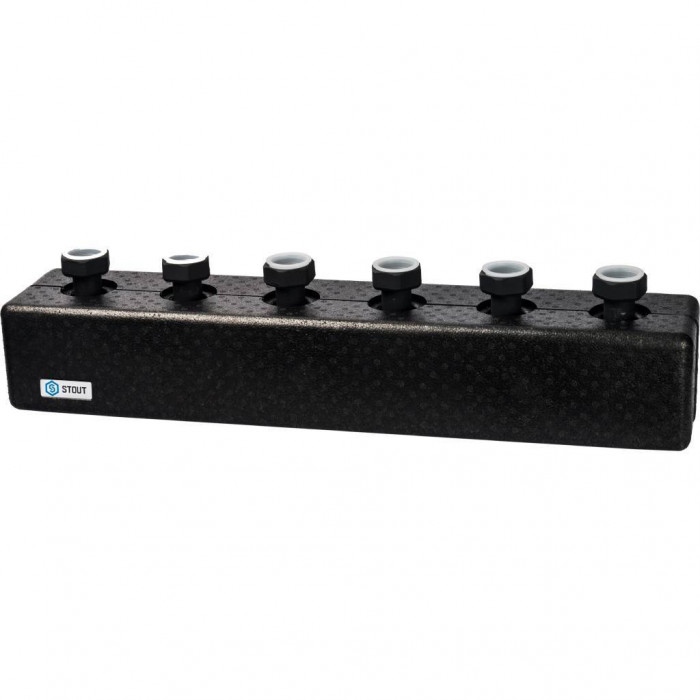

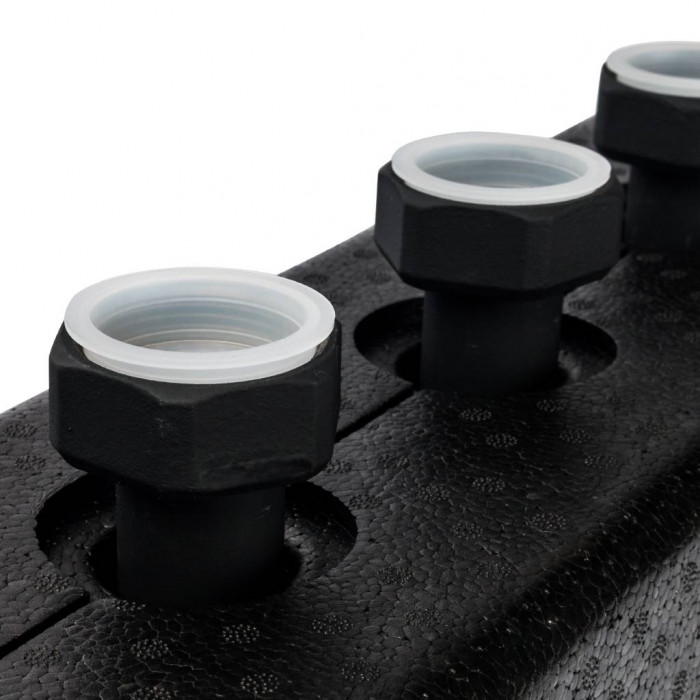

Коллектор STOUT представляет собой прямоугольную стальную коробчатую трубу. Снизу и сверху к трубе приварены парные патрубки (входные и выходные). Внутри трубы установлены фигурные перегородки, которые разделяют прямой и обратный потоки теплоносителя, а также распределяют его между выходными патрубками.

Благодаря зигзагообразной форме перегородок патрубки коллектора расположены вдоль одной оси, что упрощает их конструкцию. Модель SDG-0016 имеет верхнее расположение выходных патрубков и предназначена для пропорционального распределения теплоносителя.

Монтаж и эксплуатация стального коллектора STOUT

Монтаж коллектора в трубопроводной системе должны выполнять квалифицированные специалисты, следуя рекомендациям технического паспорта. Коллектор STOUT рассчитан на работу при давлении до 4 бар и температуре теплоносителя в диапазоне от +5 до +110 °С.

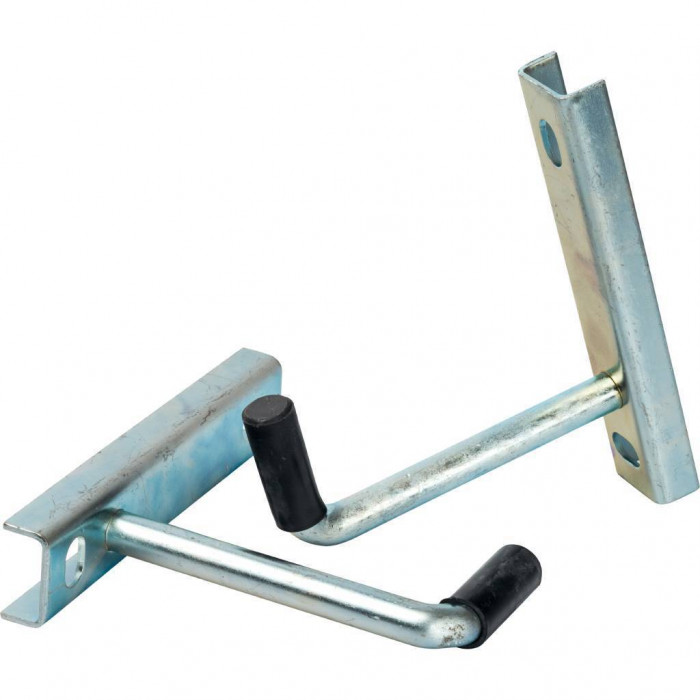

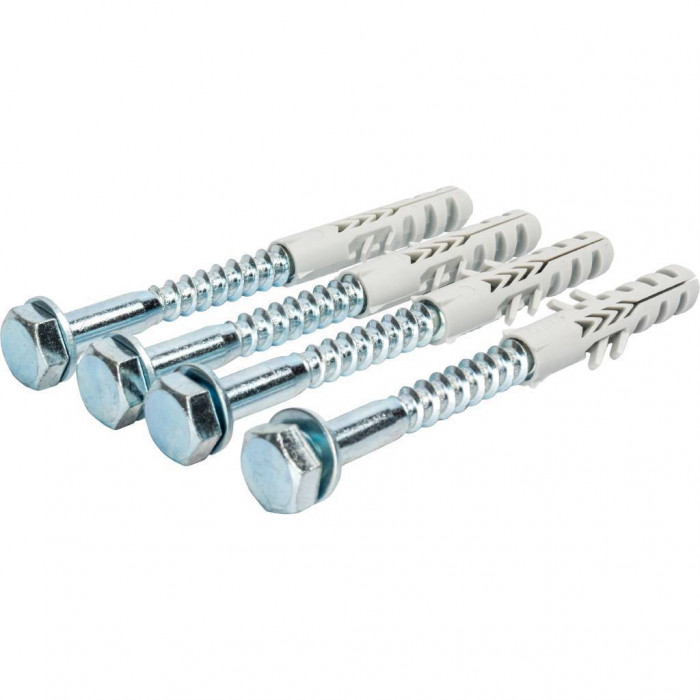

Коллектор крепится к стене с помощью штатных кронштейнов, которые идут в комплекте. Перед установкой важно учесть, что рабочая среда коллектора может быть водой или водным раствором гликолей до 30% концентрации.

Хранить и транспортировать оборудование можно при температурах от -20 до +50 °С. Средний срок службы коллектора составляет около 10 лет, что обеспечивает его долговечность и надежность в эксплуатации как в частных домах, так и в квартирах.
