STOUT Стальной распред. коллектор 4 отопит. контура, изоляция DN 25

Назначение и особенности коллектора STOUT

Распределительный коллектор бренда STOUT предназначен для эффективного распределения теплоносителя в системе отопления. Этот элемент является важной частью групп быстрого монтажа от STOUT, обеспечивая равномерное распределение тепловой энергии между различными системами теплопотребления в здании. Главная функция коллектора — принятие теплоносителя от источника тепла и его распределение по всем контурам отопления.

Благодаря своей конструкции, коллектор STOUT служит основой для соединения прочих элементов системы, таких как гидравлические разделители и насосные узлы. Модульность конструкции позволяет компоновать гидромодули в разнообразных конфигурациях, что делает систему гибкой и легкой в монтаже. Полная заводская готовность всех элементов значительно упрощает и ускоряет процесс установки системы отопления.

Конструкция стального коллектора

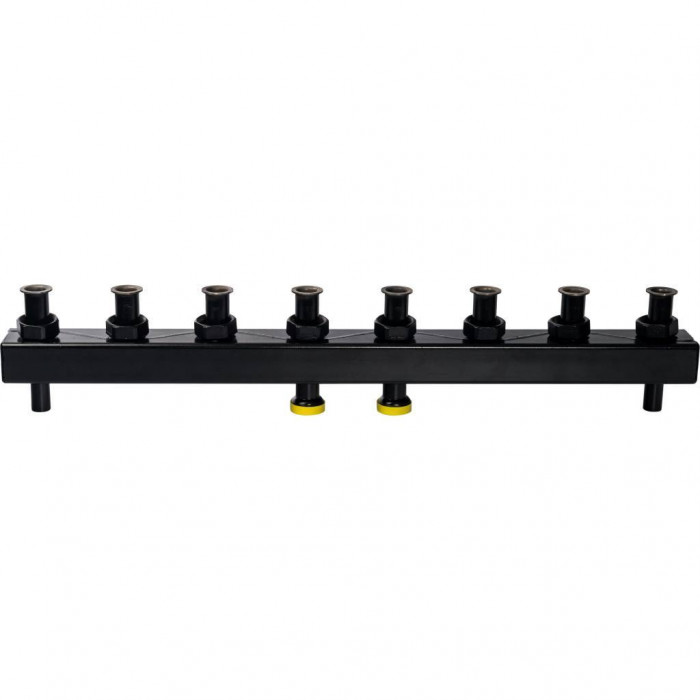

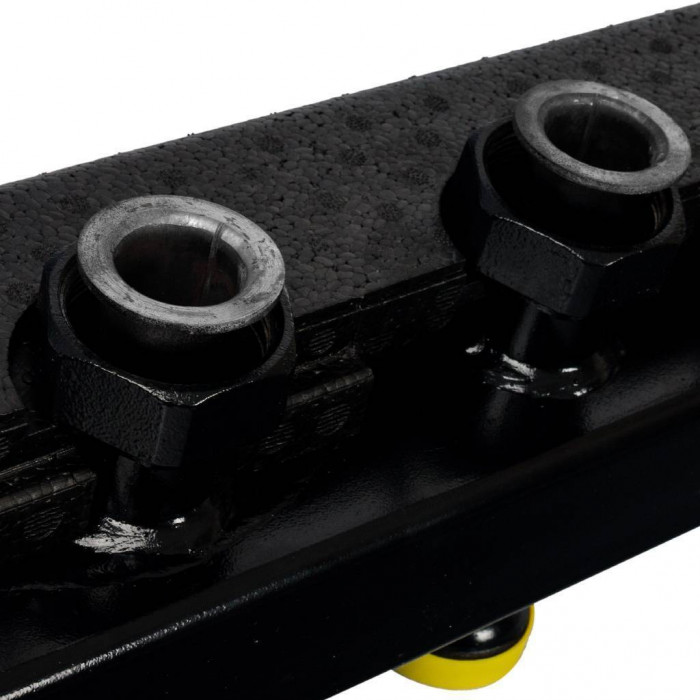

Коллектор STOUT сделан из стальной трубы прямоугольного сечения. Снизу и сверху к трубе соосно приварены парные патрубки: входные и выходные. Чтобы разделить прямой и обратный потоки теплоносителя внутри трубы, предусмотрены фигурные перегородки. Эти перегородки также выполняют функцию распределения теплоносителя между всеми выходными патрубками.

Перегородки имеют зигзагообразную форму, что позволяет расположить патрубки вдоль одной оси коллектора. Это обеспечивает пропорциональное распределение теплоносителя и повышает эффективность работы системы. Модель коллектора SDG-0016 имеет верхнее расположение выходных патрубков для упрощения подключения и распределения.

Монтаж и эксплуатация распределительного узла

Монтаж распределительного коллектора STOUT должен выполняться только квалифицированными специалистами. Для надежной работы система должна эксплуатироваться при температуре и давлении, указанных в техническом паспорте продукта. Эти параметры важны для обеспечения безопасности и эффективности работы всей системы отопления.

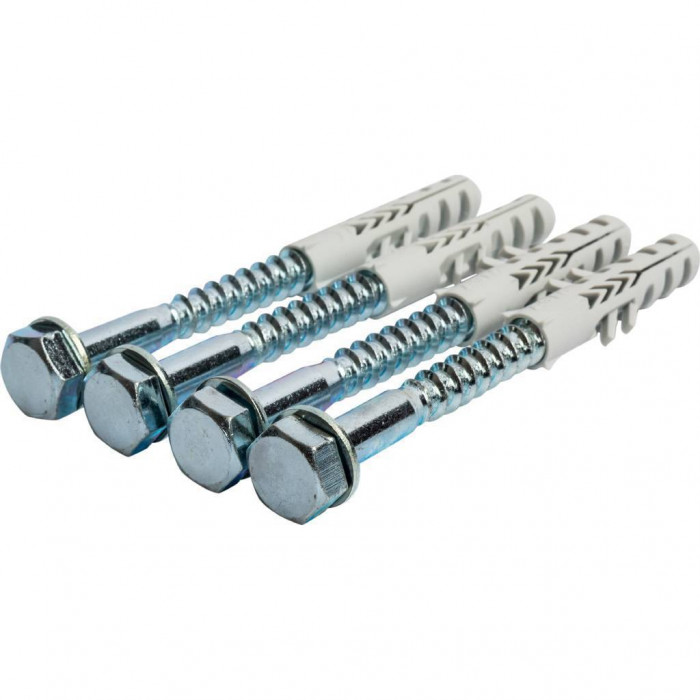

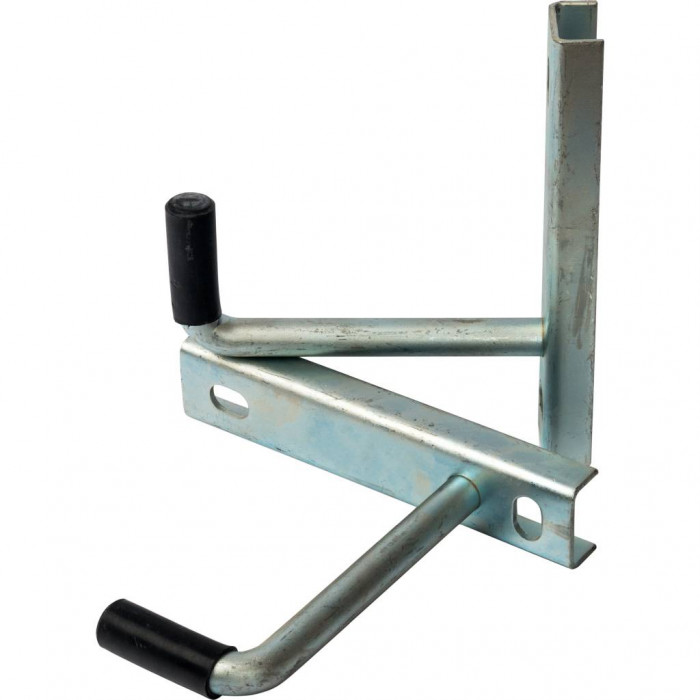

Крепление коллектора к стене осуществляется с помощью штатных кронштейнов, которые входят в комплект поставки. Таким образом, процесс установки становится удобным и быстрым. Следует отметить, что рабочая среда коллектора включает воду и водные растворы гликолей до 30%. Максимальное рабочее давление составляет 4 бара, а диапазон температуры рабочей среды — от +5 до +110 °С.

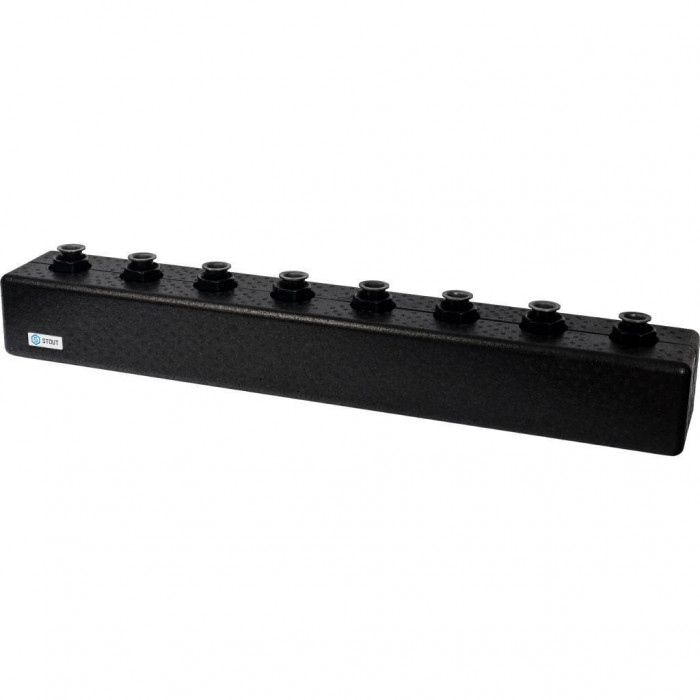

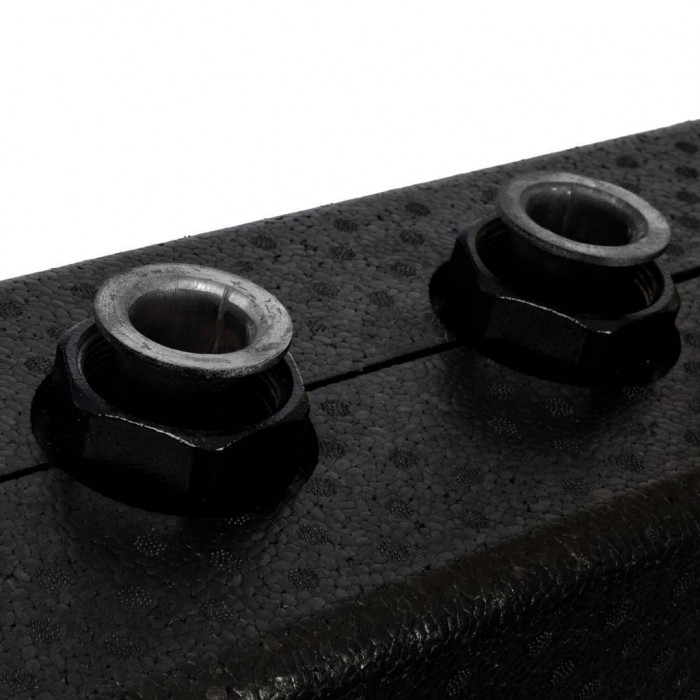

Коллектор изготовлен из высококачественной стали и имеет теплопроводность 0,22 Вт/(м*К). Он оснащен защитным кожухом из пенополиуретана ЕРР, что обеспечивает дополнительную изоляцию и защиту. В условиях транспортировки и хранения коллектор выдерживает температуру от -20 до +50 °С. Наружная и внутренняя резьба патрубков стандартизированы по UNI ISO 228/1, что обеспечивает совместимость с другими элементами системы.
