STOUT Стальной распред. коллектор 4 отопит. контура, изоляция DN 32

Назначение коллектора

Распределительный коллектор бренда STOUT предназначен для использования в системах отопления и представляет собой важный элемент групп быстрого монтажа. Основная функция коллектора заключается в приеме теплоносителя от источника тепловой энергии и его распределении между различными системами теплопотребления внутри здания.

Коллектор служит основой для соединения таких элементов системы, как гидравлический разделитель и насосные узлы. Различные модификации коллектора позволяют создавать гидромодули с различными конфигурациями, что упрощает установку и настройку системы. Полная заводская готовность распределительных коллекторов и других элементов позволяет осуществить быстрый и простой монтаж системы отопления.

Конструкция распределительного коллектор STOUT

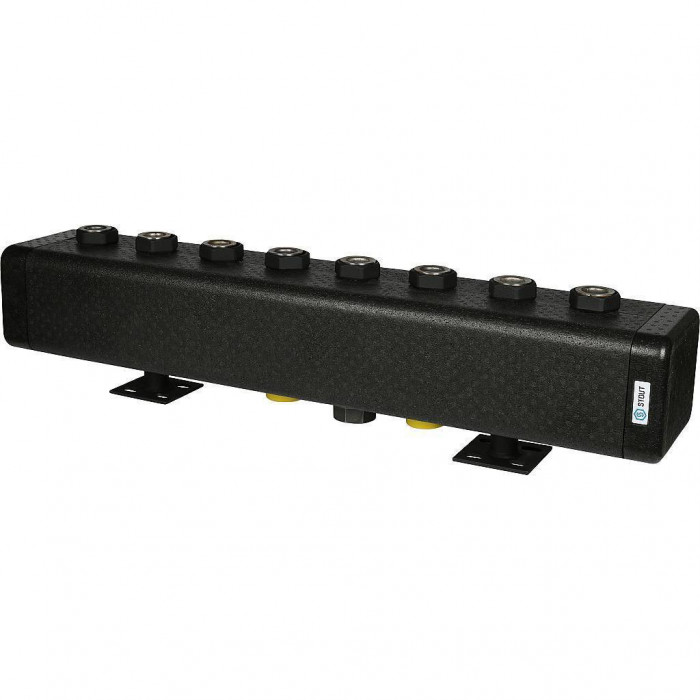

Коллектор STOUT изготовлен из стали и имеет форму прямоугольной коробчатой трубы, к которой снизу и сверху приварены парные патрубки для входных и выходных потоков теплоносителя. Внутри трубы расположены фигурные перегородки, которые обеспечивают разграничение прямого и обратного потоков теплоносителя, а также его равномерное распределение между выходными патрубками коллектора.

Зигзагообразная форма перегородок позволяет компактно расположить патрубки вдоль одной оси коллектора. Коллектор типа SDG-0016 оснащен верхними выходными патрубками и предназначен для пропорционального распределения теплоносителя. Защитный кожух выполнен из пенополиуретана EPP, что обеспечивает дополнительную теплоизоляцию и защиту.

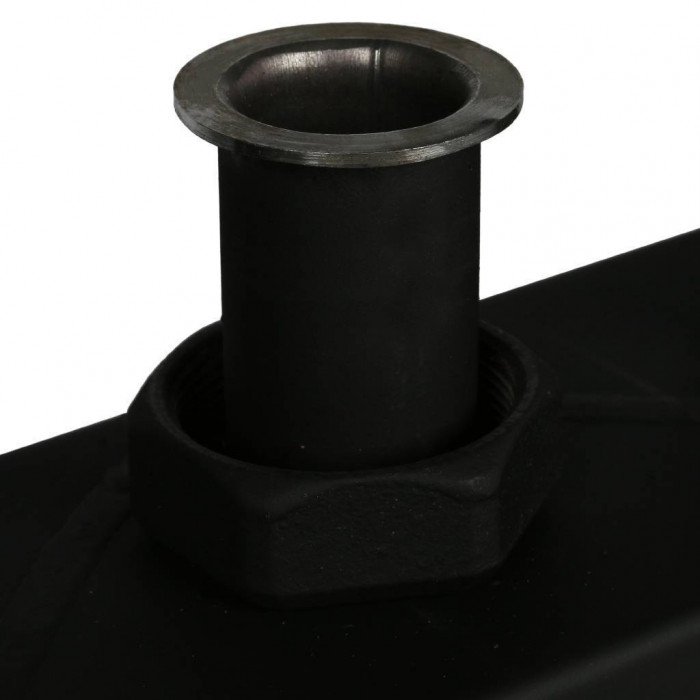

Для подключения коллектора к трубопроводной системе используются патрубки с внутренней резьбой диаметром 2" по стандарту UNI ISO 228/1 и наружной резьбой того же стандарта. Количество выходов составляет 4, что позволяет подключить несколько контуров отопления. Теплопроводность материала коллектора составляет 0,22 Вт/(м·К), что способствует эффективной передаче тепла.

Коллектор рассчитан на работу при давлении до 4 бар и температуре рабочей среды в диапазоне от 5 до 120 °С. Максимальная температура теплоносителя составляет 110 °С. Температура транспортировки и хранения коллектора должна находиться в пределах от -20 до +50 °С. Средний срок службы устройства составляет 10 лет, что делает его долгосрочным решением для систем отопления в домах и квартирах.

Монтаж и эксплуатация

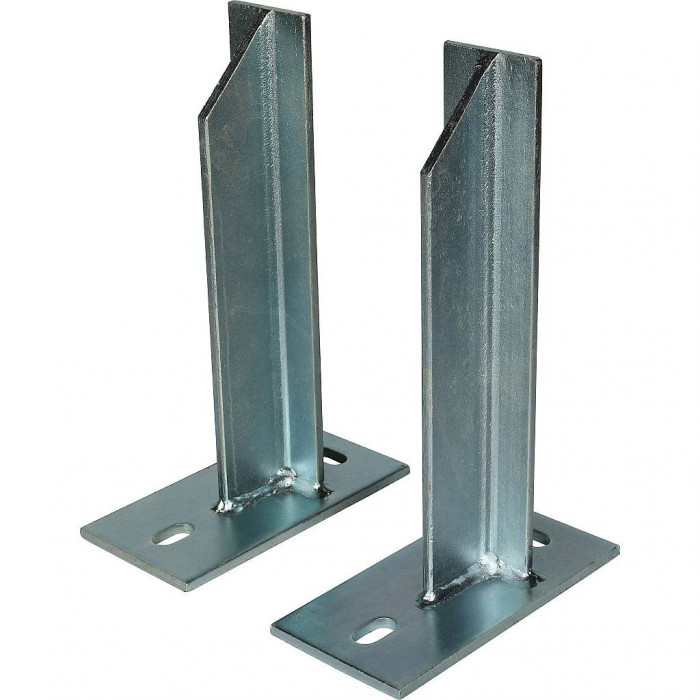

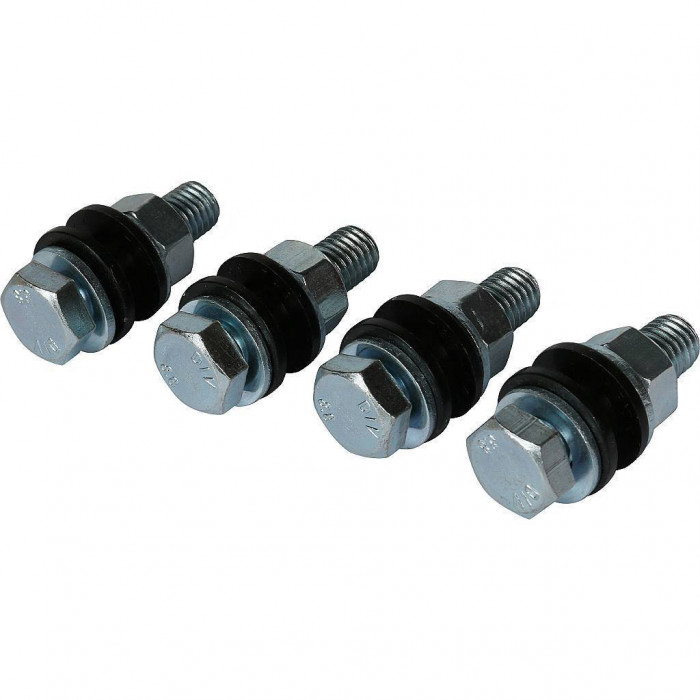

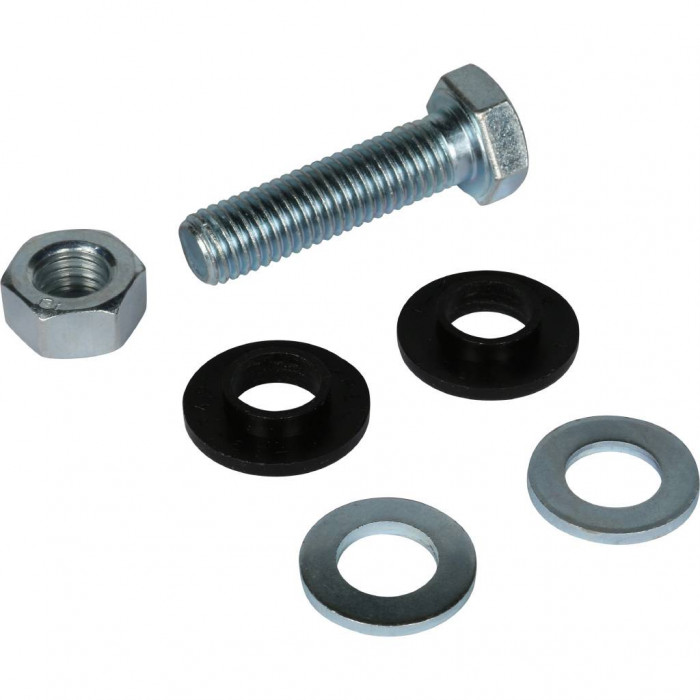

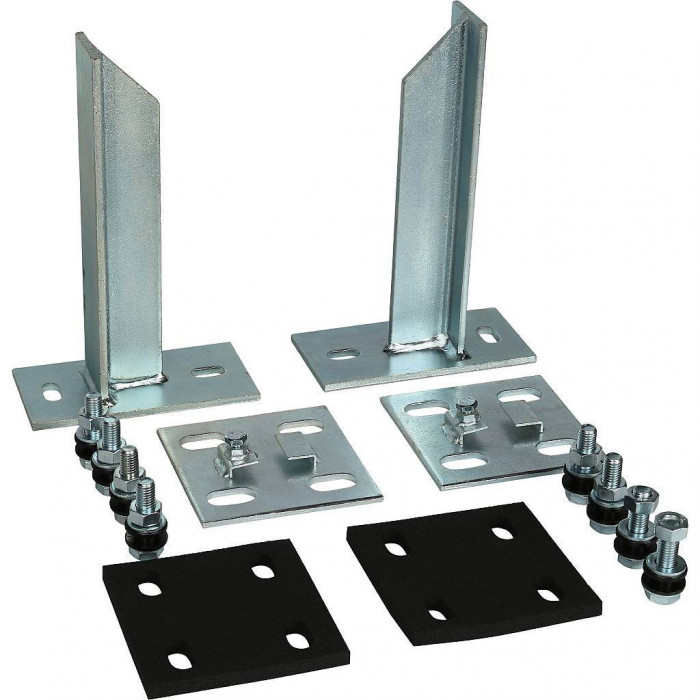

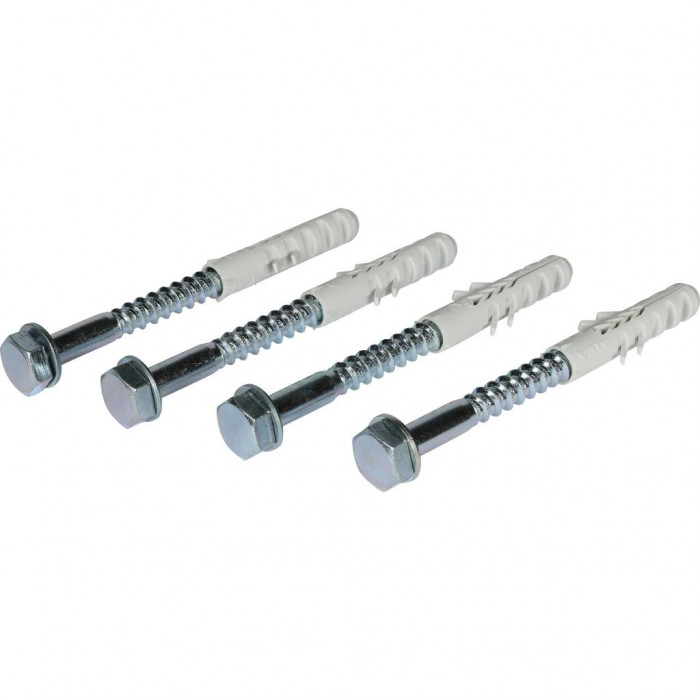

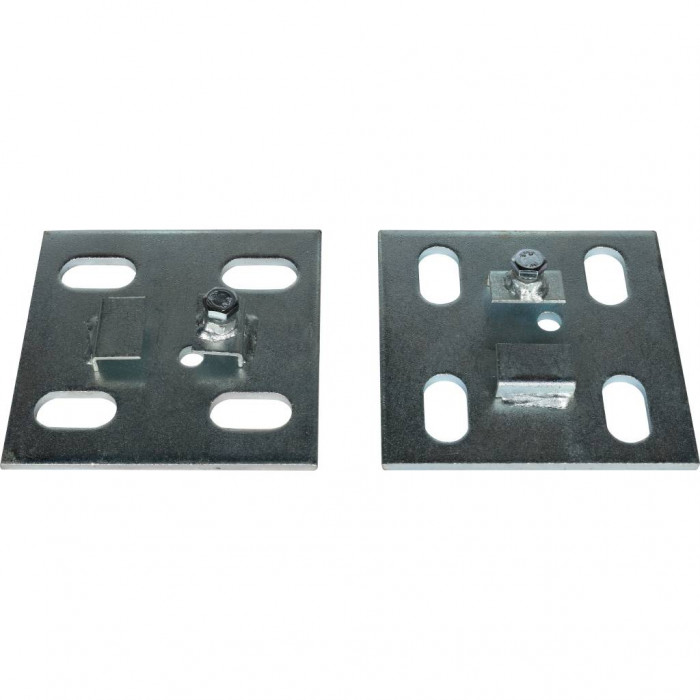

Монтаж распределительных коллекторов STOUT должен производиться только квалифицированными специалистами. Необходимо строго соблюдать условия эксплуатации, изложенные в техническом паспорте, включая допустимый диапазон давления и температуры. Коллекторы крепятся к стене с помощью штатных кронштейнов, которые входят в комплект поставки. Это обеспечивает надежную и устойчивую фиксацию устройства. Рабочая среда для коллектора включает воду и водные растворы гликолей до 30% концентрации, что позволяет использовать его в различных отопительных системах.

Бренд STOUT зарекомендовал себя благодаря качеству и долговечности своей продукции. Итальянское производство и высокий уровень инженерии обеспечивают эффективность и надежность работы распределительных коллекторов, что делает их отличным выбором для систем отопления в домах и квартирах.
